Характеристики ЭЦВ 8-40-60 (нрк)

Технические характеристики и параметры насоса ЭЦВ 8-40-60 (нрк):
- подача: 40 м³/час;
- напор: 60 м;
- подача в диапазоне: от 30 м³/час до 48 м³/час;
- напор диапазоне: от 69,4 до 46 м;
- диаметр обсадной трубы внутренний, min/max: 200/250 мм;
- максимальный диаметр насоса: 189 мм;
- L: длина насосного агрегата 1200 мм;
- КПД электроагрегата максимальный: 74%;
- присоединительный размер: резьба G-3-B (DN80);
- электрический двигатель ЭЦВ 8-40-60 (нрк):
- асинхронный электродвигатель ПЭДВ 6-11;
- номинальная мощность: 11 квт;
- E: длина электродвигателя 775 мм;
- количество оборотов вала: 2900 в минуту;
- ток номинальный: 25А;
- вид защиты: IP-68;
- масса насосного агрегата: 74/77 кг (без обозначения/нрк);
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
ЭЦВ 8-40-60 (нрк), где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 8: внутренний диаметр обсадной трубы в дюймах;
- 40: подача номинальная, в м³/час;
- 60: напор номинальный, в м;
проточные детали ЭЦВ 8-40-60 нрк и без маркировки:
- (нрк): корпус, рабочие колеса, вал стальные;
- направляющие аппараты из пластмассы;
насос без маркировки материала: рабочие колеса пластмассовые, армированные нержавеющей сталью, направляющие аппараты из пластмассы, корпус насоса, вал, статор привод из прочной стали.

Насос ЭЦВ данного типа для защиты и автоматического управления в режиме водоподъема, рекомендуется комплектовать станцией СУЗ-40 (10...40А) или станцией управления и защиты HMS Control L2 40 (20...40А).

ВНИМАНИЕ!!!
Погружной насос ЭЦВ должен эксплуатироваться только при полном погружении в перекачиваемую воду.

Электропитание насоса:
переменный трехфазный ток;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1 и 2: центробежный насос ЭЦВ 8-40-60 (нрк) - рабочие характеристики, габаритно-присоединительные размеры.

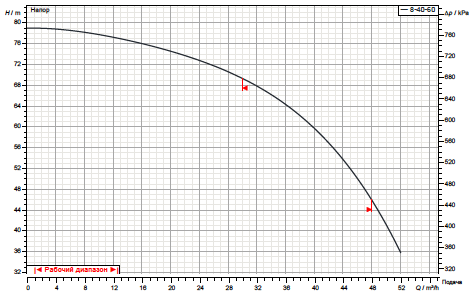

Рис.1 Рабочие характеристики насоса

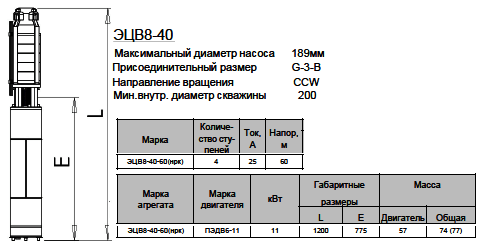

Рис.2 Габаритно-присоединительные размеры агрегата

Насос ЭЦВ и водонаполненный асинхронный трехфазный электродвигатель типоразмера ПЭДВ входят в состав электроагрегата.
В качестве материала при производстве корпусов насоса и электродвигателя используется прочна нержавеющая сталь.
Насос типа ЭЦВ 8-40-60 (нрк) предназначен для перекачивания чистой артезианской воды из скважины только температурой не более 25°C.
