Характеристики ЭЦВ 8-46-90 нрк

Технические и напорные характеристики насоса, параметры электроагрегата ЭЦВ 8-46-90 нрк:
- подача номинальная: 46 м³/час;
- напор номинальный: 90 м;
- диапазон подачи: от 30 м³/час до 48 м³/час;
- диапазон напора: от 122 до 91 м;
- максимальный диаметр насоса: 189 мм;
- минимальный/максимальный внутренний диаметр обсадной трубы скважины: 200/250 мм;
- присоединительный размер: резьба G-3-B Гост 6357 (DN80);
- электропривод ЭЦВ 8-46-90 нрк:
   электродвигатель асинхронный водонаполненный ПЭДВ 8-22;
   мощность: 22 квт;
   частота вращения вала: 2900 в минуту;
   номинальный ток: 41А;
   длина электродвигателя E: 900 мм;
   вид защиты: IP-68;
- максимальный КПД электронасоса: 56,3%;
- длина электронасоса L: 1430 мм;
- вес электроагрегата: 131 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);
- производство: Ливнынасос.

Условное обозначение
ЭЦВ 8-46-90 нрк, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 8: дюймы, диаметр обсадной внутренний трубы;
- 46: в м³/час, подача;
- 90: в м, напор;
- нрк: материал проточной части насоса:
   направляющие аппараты: пластмасса;
   рабочие колеса, корпус: сталь 12X18H10T;
   вал: сталь 20Х13.

В режиме водоподъема, для защиты и автоматического управления данный центробежный насос ЭЦВ рекомендуется комплектовать станцией управления и защиты HMS Control L2 100 (30-80А) или станцией СУЗ-100 (30-100А).

ВНИМАНИЕ!!!
Погружной насос ЭЦВ должен эксплуатироваться только при полном погружении в перекачиваемую воду.

Электропитание насоса:
переменный ток трехфазный;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1 и 2: насос ЭЦВ 8-46-90 нрк - напорные характеристики, присоединительные и габаритные размеры агрегата.

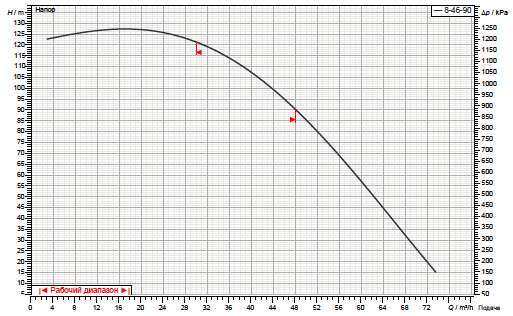

Рис.1 Напорные характеристики насоса

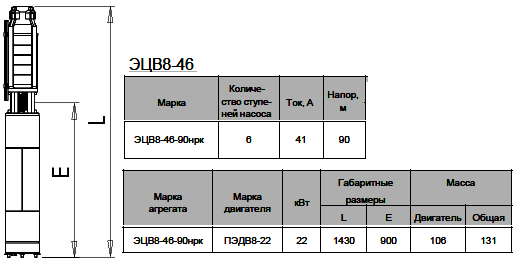

Рис.2 Присоединительные и Габаритные размеры агрегата

В состав электронасоса включены многоступенчатый центробежный погружной насос ЭЦВ и приводной трехфазный водонаполненный асинхронный электродвигатель ПЭДВ.

Материалом для выполнения корпуса электропривода и насоса служит нержавеющая прочная сталь.

Насос ЭЦВ 8-46-90 нрк должен перекачивать чистую артезианскую воду из скважины температурой не превышающей 25°C.
