Технические характеристики насоса Гном 80-40 Р

Технические характеристики передвижного моноблочного насоса погружного Гном 80-40 Р.
Назначение Гном 80-40 Р: откачивание загрязненной воды и сточных вод при строительстве, дренаже котлованов и траншей, для понижения уровня грунтовых вод, орошения, перекачивания воды на объектах водоснабжения и др.
Погружной насос Гном 80-40 эксплуатируется в вертикальном положении при полном или частичном погружении в жидкость.

Привод погружного моноблочного насоса осуществляет встроенный асинхронный герметизированный трехфазный электродвигатель с короткозамкнутым ротором.

Условное обозначение насоса
Гном 80-40 Р ТР, где
- 80: номинальная подача, м³/час;
- 40: номинальный напор, м;
- Р: исполнение с рубашкой охлаждения;
- Тр: температура перекачиваемой среды до 60°C.

Электроподключение насоса
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики погружных насосов Гном 80-40.

Диапазон подачи - 0-80 м³/час, диапазон напора - 80-6 м.
Потребляемый ток 21,1А потребляемая мощность 11 квт.
Патрубок Ду-80 с наружной резьбой G 3-В (96)
Глубина погружения по уровень жидкости минимальная 120 мм.
Длина кабеля - 10 м (стандарт). По заказу длина кабеля может изменяться.
Высота погружного электроагрегата Гном 80-40: 882 мм.
Максимальный поперечный размер 344 мм.

По электрозащите моноблочный насос соответствует I по ГОСТ 12.2.007.0-75.

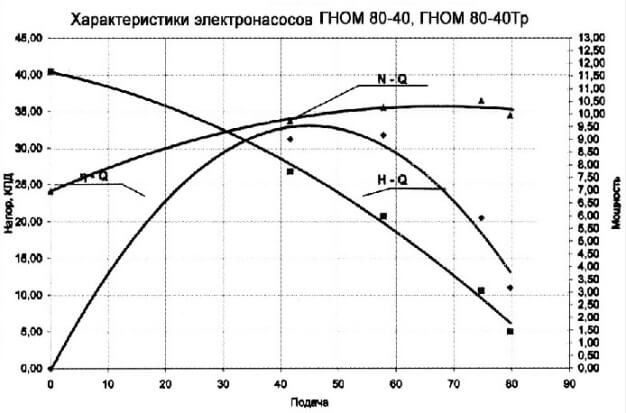

Рис. 1. Рабочие характеристики погружного насоса Гном 80-40.

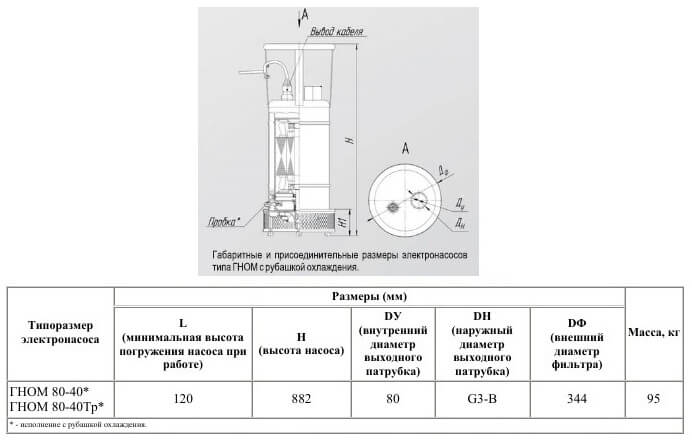

Рис. 2. Чертеж и габаритно-присоединительные размеры электроагрегата

Рис.1 Рабочие характеристики

Рис.2 Чертеж и габаритно-присоединительные размеры Гном 80-40
