Технические характеристики насоса ХЦМ 1.5/15 В-К С


Насос ХЦМ 1.5/15 Технические характеристики - герметичный взрывозащищенный самовсасывающий насос химический ХЦМ 1.5/15 В-К С, предназначенный для перекачивания химически жидкостей с различной степенью вязкости.

Конструктивно - самовсасывающий центробежный, горизонтальный, моноблочный насос, с проточной частью из нержавеющей стали, оснащенный магнитной муфтой для герметизации от утечек перекачиваемой жидкости.

Для обеспечения привода электронасоса ХЦМ 1.5/15 применяется электродвигатель.
Тип привода в насосе - асинхронный взрывозащищенный электродвигатель мощностью 1,5 квт (АИМЛ 80В4 - центробежный насос в исполнении В-К С).
В насосе не применяется асинхронный электродвигатель общепромышленного исполнения.

Технические характеристики насоса приведены в таблице №1 (тип, подача, напор, мощность двигателя, температура перекачиваемой жидкости, кинематическая вязкость).
Напорные характеристики насоса - рис.1.
Габаритные и присоединительные размеры насоса - рис. 2.

Технические характеристики насосов
Таблица 1
Марка Q
м3/час
H
м
Двиг.
квт
Тем-ра
среды,°C
Вязкость
м²/с;
Проточная часть из нержавеющей стали 12Х18Н10Т
ХЦМ 1.5/15 В-К С 1,5 15 1,5 -40..+120 30*10-6

ДКЗ насоса до 4,5 м.
Масса насоса 34 кг.
Высота самовсасывания - 4,0 м.
Допустимое давление на входе в ХЦМ 1.5/15 - 1,8 МПа.
Патрубки насоса фланцевые. На входе ДУ-25 мм, напорный Ду-15 мм.

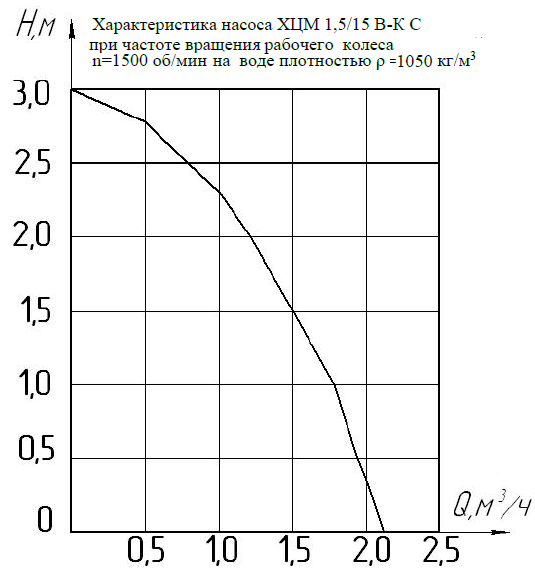

Рис. 1 Рабочие характеристики насоса

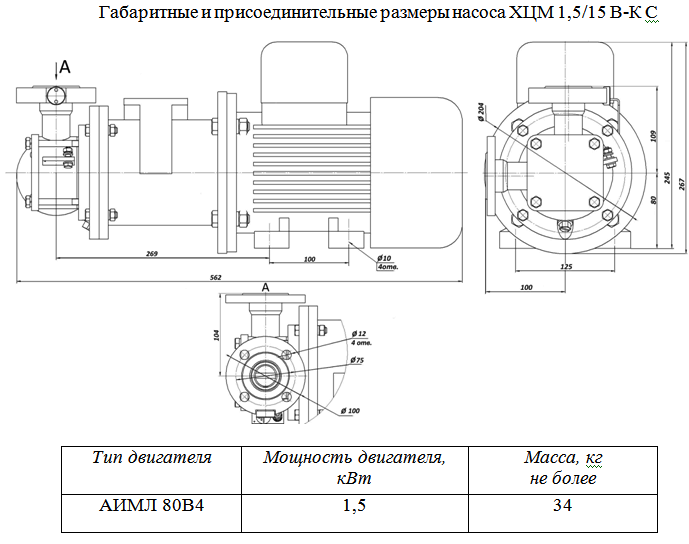

Рис. 2 Габаритные и присоединительные размеры ХЦМ 1.5/15 В-К С

Производит химические герметичные насосы ХЦМ с магнитной муфтой - отечественная производственная компания "ОКТБ Кристалл".
