Технические характеристики ХЦМ 12/25


Насос ХЦМ 12/25 Технические характеристики - герметичный химический насос ХЦМ 12/25, предназначенный для перекачивания нейтральных и химически агрессивных жидкостей.

Конструктивно - центробежный, горизонтальный, моноблочный насос, оснащенный магнитной муфтой для герметизации от утечек перекачиваемой жидкости.

Для обеспечения привода электронасоса ХЦМ 12/25 применяется электродвигатель.
Типы привода в насосах разного исполнения - асинхронный электродвигатель общепромышленный 2,2 квт (АИР 80В2 - исполнение М), 4,0 квт (АИР100S2 - исполнение К) или асинхронный взрывозащищенный электродвигатель 4,0 квт (тип АИМ 100S2 - центробежный насос взрывобезопасный - исполнение М, К, В-К, и В-К ВД) и 7,5 квт (АИМЛ112М2 - исполнение насоса В-К ВД Н).

Технические характеристики насосов приведены в таблице №1 (тип, подача, напор, мощность двигателя, температура перекачиваемой жидкости, кинематическая вязкость).
Напорные характеристики насосов - рис.1.
Габаритные и присоединительные размеры насосов различных исполнений - рис.2.

Технические характеристики насосов
Таблица 1
Марка Q
м3/час
H
м
Двиг.
квт
Тем-ра
среды,°C
Вязкость
м²/с;
Проточная часть из пропилена
ХЦМ 12/25 М 12 25 2,2 7..+75 10*10-6
ХЦМ 12/25 М взрывозащищенный 12 25 4,0 7..+75 30*10-6
Проточная часть из нержавеющей стали 12Х18Н10Т
ХЦМ 12/25 К 12 25 4,0 -40..+120 30*10-6
ХЦМ 12/25 В-К, В-К ВД 12 25 4,0 -40..+120 30*10-6
ХЦМ 12/25 В-К, В-К ВД Н 12 25 7,5 -40..+120 150*10-6

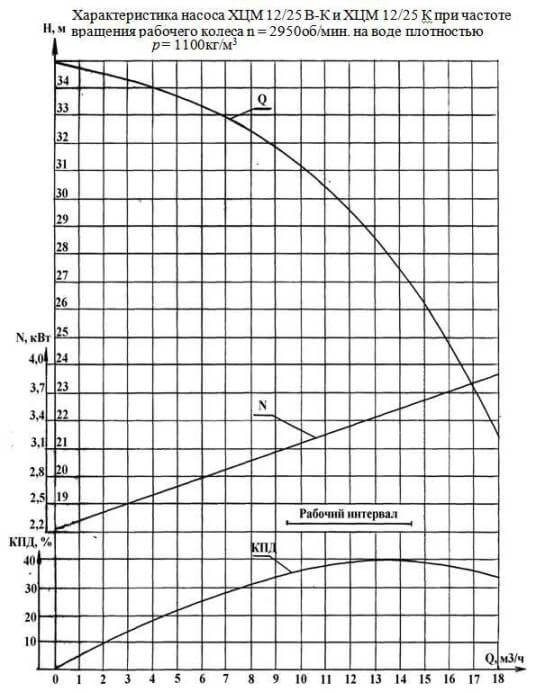

Рис.1 Напорные характеристики

Рис. 2 Габаритные и присоединительные размеры насосов

рис.2.1 исполнение М - ХЦМ 12/25 М

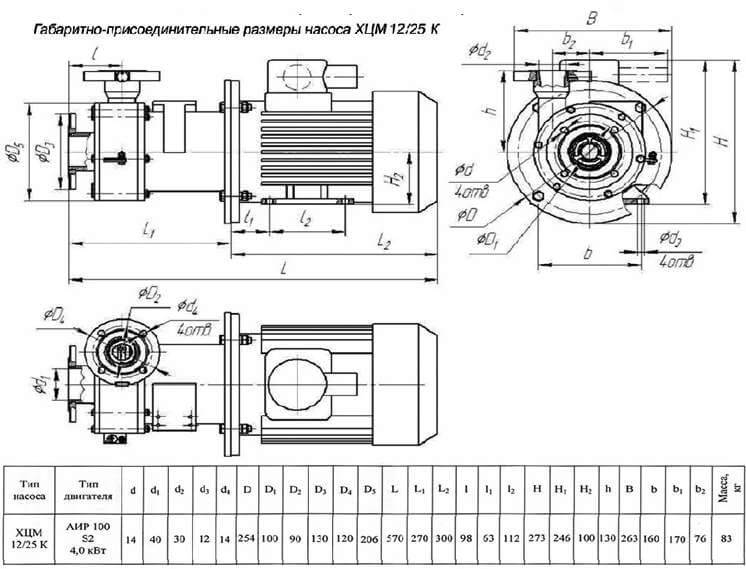

рис.2.2 исполнение: ХЦМ 12/25 К

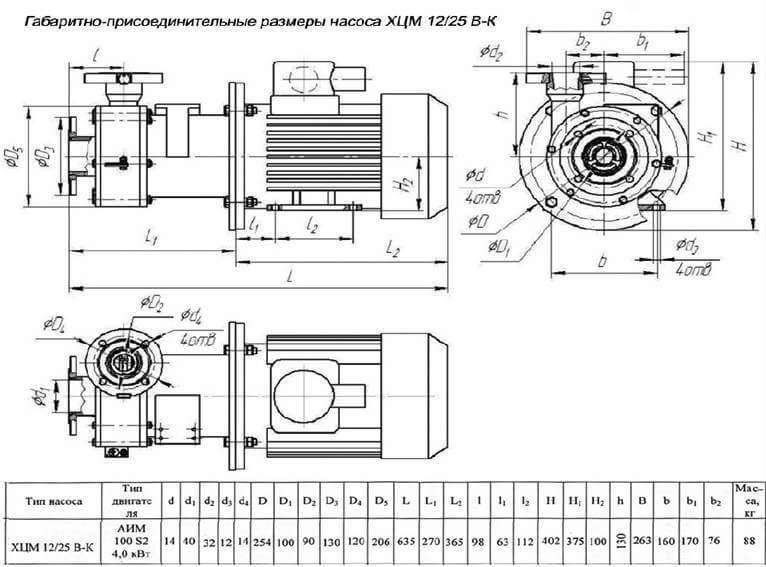

рис.2.3 исполнение: ХЦМ 12/25 В-К

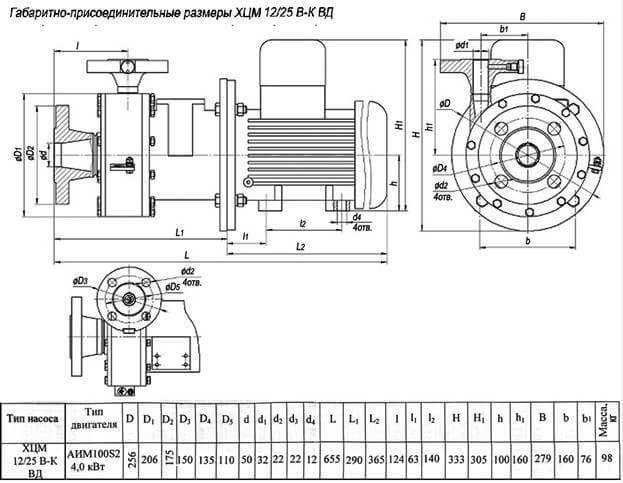

рис.2.4 исполнение: ХЦМ 12/25 В-К ВД

Производит химические герметичные насосы ХЦМ с магнитной муфтой - отечественная производственная компания "ОКТБ Кристалл".
