Технические характеристики ХЦМ 3/25


Насос ХЦМ 3/25 Технические характеристики - химический насос ХЦМ 3/25, используемый для перекачивания нейтральных и химически агрессивных жидкостей.

Конструктивно - с магнитной муфтой горизонтальный, моноблочный насос для герметизации от утечек перекачиваемой жидкости.

Для обеспечения привода электронасоса ХЦМ 3/25 применяется электродвигатель.
Типы привода в насосах разного исполнения - асинхронный электродвигатель общепромышленный 1,5 квт (АИР 80А2), 2,2 квт (АИР80В2) или асинхронный взрывозащищенный электродвигатель 2,2 квт (тип АИМ 80В2 - насос взрывобезопасного исполнения ).

Технические характеристики насосов приведены в таблице №1 (тип, подача, напор, мощность двигателя).
Напорные характеристики насосов - рис.1.
Рис.2 - габаритные и присоединительные размеры насосов различных исполнений.

Технические характеристики насосов
Таблица 1
Марка Q
м3/час
H
м
Двиг.
квт
Проточная часть из пропилена
ХЦМ 3/25 М 3,0 25 1,5
ХЦМ 3/25 М взрывозащищенный 3,0 25 2,2
Проточная часть из нержавеющей стали 12Х18Н10Т
ХЦМ 3/25 К 3,0 25 2,2
ХЦМ 3/25 В-К 3,0 25 2,2

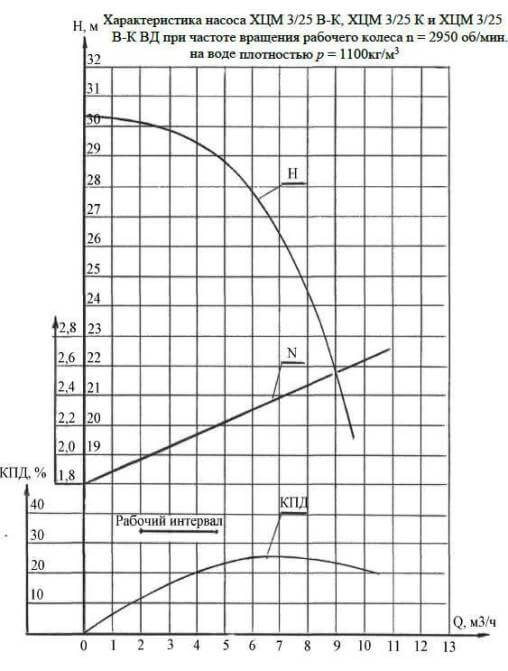

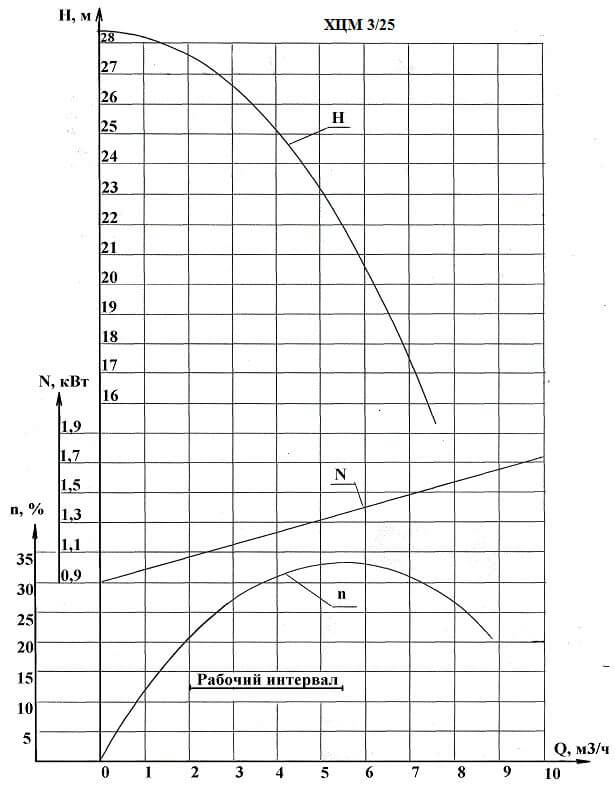

Рис.1 Напорные характеристики

Рис. 2 Габаритные и присоединительные размеры насосов ХЦМ 3/25

рис.2.1 исполнение М

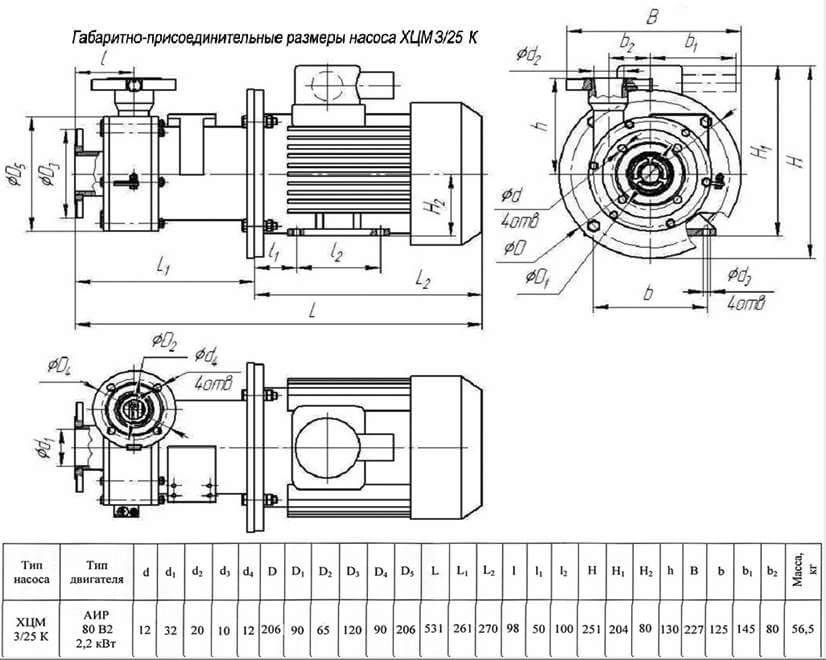

рис.2.2 исполнение К

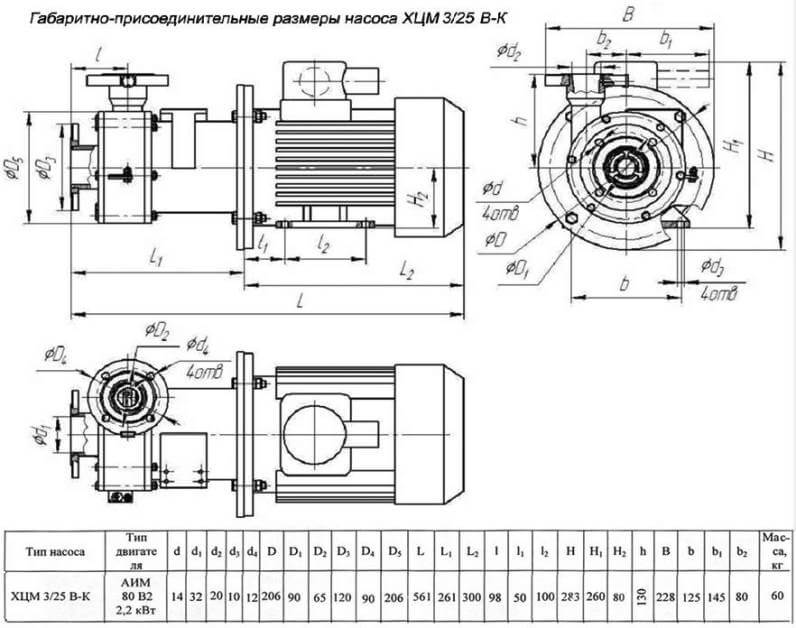

рис.2.3 исполнение В-К

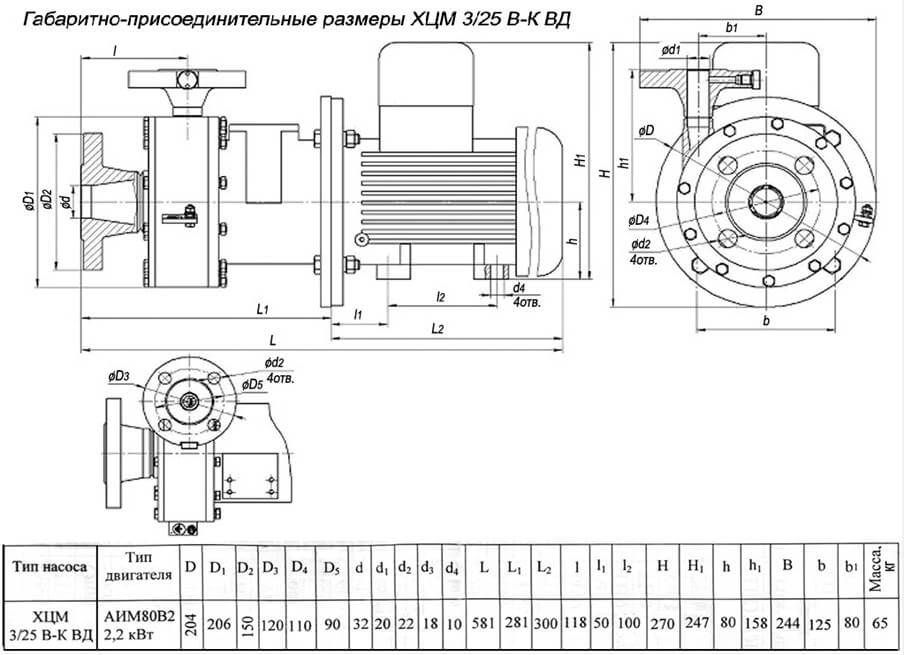

рис.2.4 исполнение В-К ВД

Производит химические центробежные насосы ХЦМ - отечественная производственная компания "ОКТБ Кристалл".
