Технические характеристики насоса ХЦМ 50/32 В-К и К


Насос ХЦМ 50/32 Технические характеристики - герметичный насос химический ХЦМ 50/32, предназначенный для перекачивания химически агрессивных жидкостей.

Конструктивно - центробежный, горизонтальный, моноблочный насос, оснащенный магнитной муфтой для герметизации от утечек перекачиваемой жидкости.

Для обеспечения привода насоса химического ХЦМ 50/32 применяется электродвигатель.
Типы привода в насосах разного исполнения - асинхронный электродвигатель общепромышленный 15,0 квт (АИР 160S2 - исполнение К) или асинхронный взрывозащищенный электродвигатель 15,0 квт (тип АИМ 160S2 - центробежный насос взрывобезопасного исполнения В-К).

Технические характеристики насосов приведены в таблице №1 (тип, подача, напор, мощность двигателя, температура перекачиваемой жидкости, кинематическая вязкость).
Напорные характеристики насосов - рис.1.
Габаритные и присоединительные размеры насосов различных исполнений - рис.2.

Технические характеристики насосов
Таблица 1
Марка Q
м3/час
H
м
Двиг.
квт
Тем-ра
среды,°C
Вязкость
м²/с;
Проточная часть из нержавеющей стали 12Х18Н10Т
ХЦМ 50/32 К 50 32 15 -40..+120 30*10-6
ХЦМ 50/32 В-К 50 32 15 -40..+120 30*10-6

Масса насоса 169 кг (исполнение К), 189 кг (исполнение В-К).
Патрубки ХЦМ 50/32 фланцевые.
ДКЗ насоса не более 3,5 м.
Допустимое давление на входе в насос до 1,8 МПа.

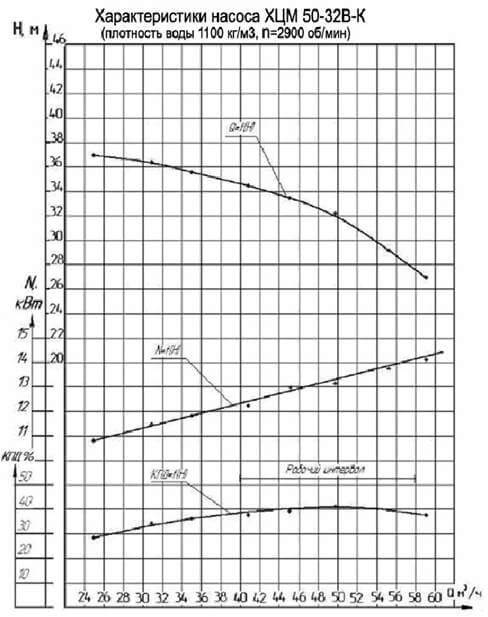

Рис.1 Напорные характеристики
Рис. 2 Габаритные и присоединительные размеры насосов
исполнения ХЦМ 50/32 В-К, К




Производит химические герметичные насосы ХЦМ с магнитной муфтой - отечественная производственная компания "ОКТБ Кристалл".
