Технические характеристики насоса ХЦМ 6/30


Насос ХЦМ 6/30 Технические характеристики - герметичный насос химический ХЦМ 6/30, предназначенный для перекачивания нейтральных и химически агрессивных жидкостей.

Насосы ХЦМ с обозначением В-К ВД Н – используются для перекачки нефти ГОСТ Р 51858-2002 вязкостью не выше 150×10- м²/с, плотностью до 1000 кг/м³, с концентрацией твердых частиц до 0,05% и размером частиц не более 2 мм.

Конструктивно - центробежный, горизонтальный, моноблочный насос, оснащенный магнитной муфтой для герметизации от утечек перекачиваемой жидкости.

Для обеспечения привода электронасоса ХЦМ 6/30 используется электродвигатель.
Типы привода в насосах разного исполнения - асинхронный электродвигатель общепромышленный 2,2 квт (АИР 80В2 - исполнение М), 3,0 квт (АИР90L2 - исполнение К), асинхронный взрывозащищенный электродвигатель 3,0 квт (тип АИМ 90L2 - центробежный насос взрывозащищенный - исполнение насосов М, В-К, В-К ВД).

Технические характеристики насосов приведены в таблице №1 (тип, подача, напор, мощность двигателя, температура перекачиваемой жидкости, кинематическая вязкость).
Напорные характеристики насосов - рис.1.
Габаритные и присоединительные размеры насосов различных исполнений - рис.2 (2.1; 2.2; 2.3; 2.4).

Технические характеристики насосов
Таблица 1
Марка Q
м3/час
H
м
Двиг.
квт
Тем-ра
среды,°C
Вязкость
м²/с;
Проточная часть из пропилена
ХЦМ 6/30 М 6 30 2,2 7..+75 10*10-6
ХЦМ 6/30 М взрывозащищенный 6 30 3,0 7..+75 10*10-6
Проточная часть из нержавеющей стали 12Х18Н10Т
ХЦМ 6/30 К 6 30 3,0 -40..+120 30*10-6
ХЦМ 6/30 В-К, В-К ВД 6 30 3,0 -40..+120 30*10-6
ХЦМ 6/30 В-К ВД Н 6 30 5,5 -40..+120 150*10-6

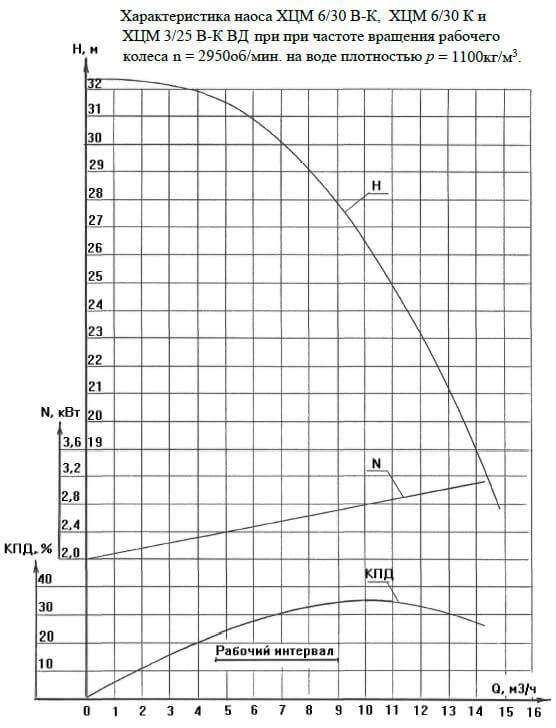

Рис.1 Напорные характеристики

Рис. 2 Габаритные и присоединительные размеры насосов

рис.2.1 исполнение М - ХЦМ 6/30 ХЦМ 6/30 М

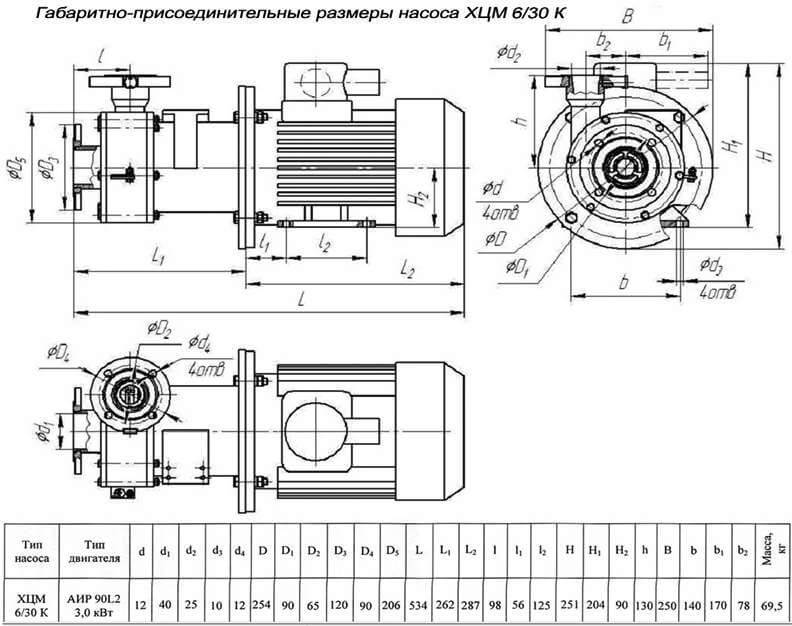

рис.2.2 исполнение: ХЦМ 6/30 К

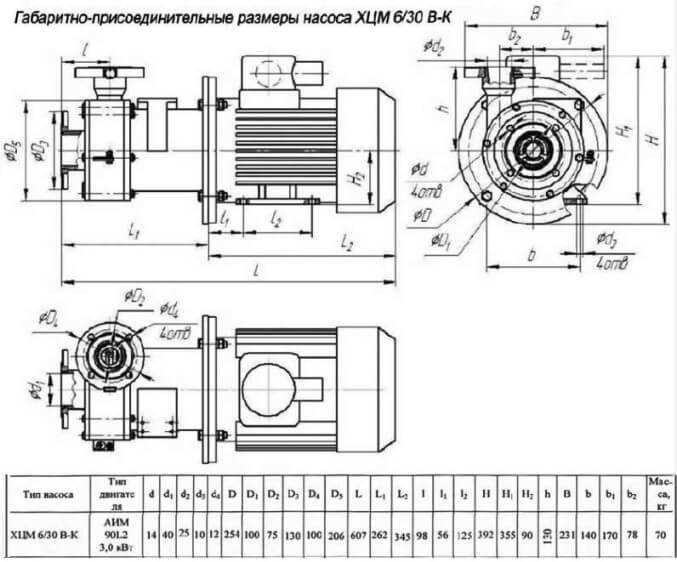

рис.2.3 исполнение: ХЦМ 6/30 В-К

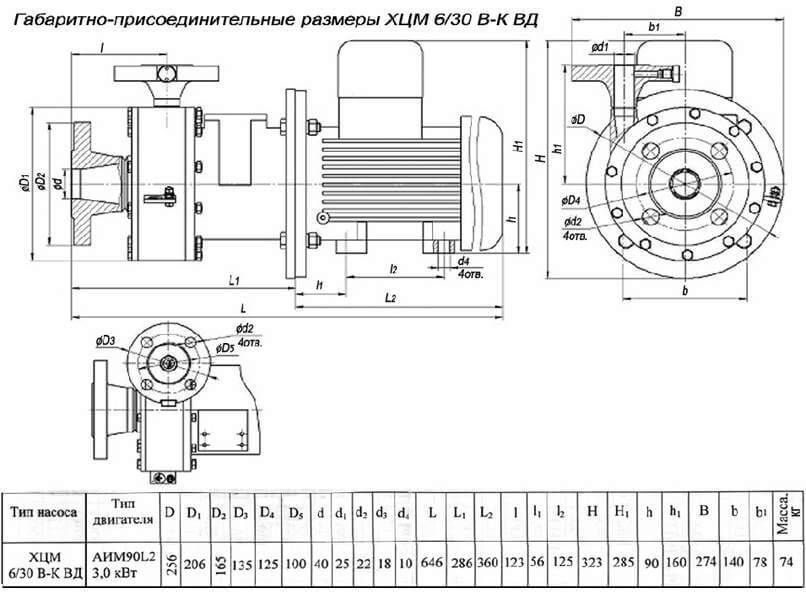

рис.2.4 исполнение: ХЦМ 6/30 В-К ВД

Производит химические герметичные насосы ХЦМ с магнитной муфтой - отечественная производственная компания "ОКТБ Кристалл".
