Технические характеристики насоса ХЦМ 9/25 М


Насос ХЦМ 9/25 Технические характеристики - герметичный насос химический ХЦМ 9/25 М, предназначенный для перекачивания нейтральных и химически агрессивных жидкостей.

Конструктивно - центробежный, горизонтальный, моноблочный насос, оснащенный магнитной муфтой для герметизации от утечек перекачиваемой жидкости.

Для обеспечения привода электронасоса ХЦМ 9/25 применяется электродвигатель.
Типы привода в насосах разного исполнения - асинхронный электродвигатель общепромышленный 2,2 квт (АИР 80В2 - исполнение М) или асинхронный взрывозащищенный электродвигатель 2,2 квт (тип АИМ 80В2 - центробежный насос во взрывобезопасном исполнении).

Технические характеристики насосов приведены в таблице №1 (тип, подача, напор, мощность двигателя, температура перекачиваемой жидкости, кинематическая вязкость).
Напорные характеристики насосов - рис.1.
Габаритные и присоединительные размеры насосов различных исполнений - рис.2.

Технические характеристики насосов
Таблица 1
Марка Q
м3/час
H
м
Двиг.
квт
Тем-ра
среды,°C
Вязкость
м²/с;
Проточная часть из пропилена
ХЦМ 9/25 М 9 25 2,2 7..+75 10*10-6
ХЦМ 9/25 М взрывозащищенный 9 25 2,2 7..+75 30*10-6

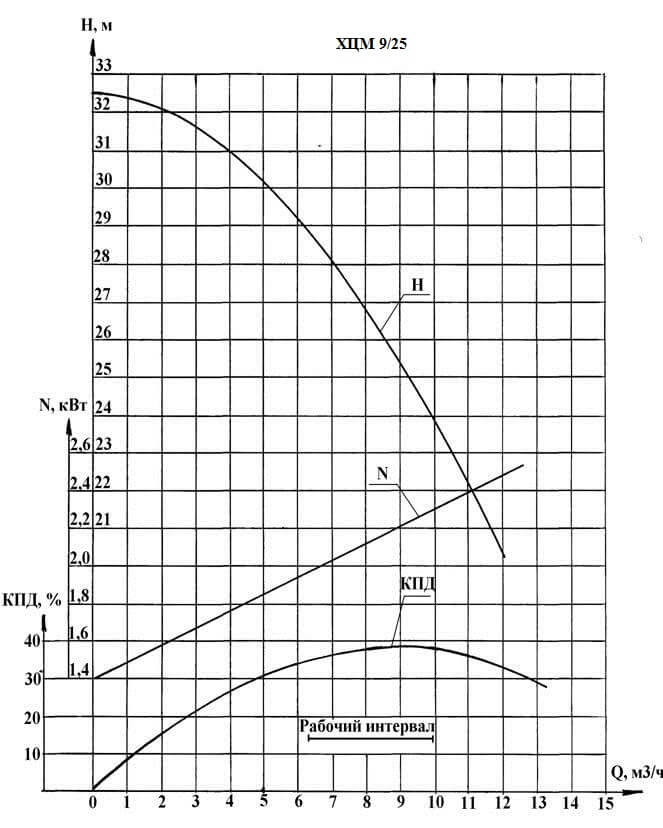

Рис.1 Напорные характеристики

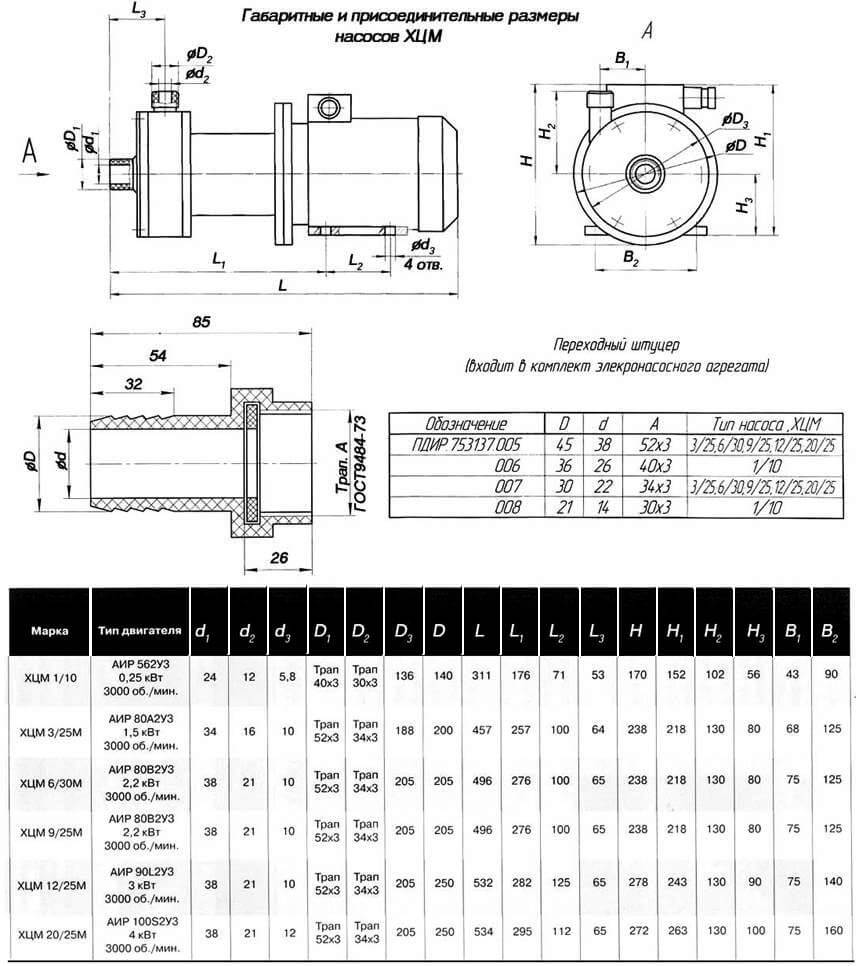

Рис. 2 Габаритные и присоединительные размеры ХЦМ 9/25 М


Производит насосы химические герметичные ХЦМ 9/25 с магнитной муфтой - отечественная производственная компания "ОКТБ Кристалл".
