Характеристики КМ-СЦЛ 80-65-180-200-Е

Технические характеристики насосов КМ-СЦЛ 80-65-180-200-Е самовсасывающих, моноблочно-консольного типа, центробежно-вихревых для перекачивания нефтепродуктов.

Условное обозначение
КМ-СЦЛ 80-65-180-200-Е-У2 где:
  - КМ: консольный моноблочный;
  - СЦЛ: самовсасывающий центробежный лопастной;
  - 80: условный диаметр всасывающего патрубка, мм;
  - 65: условный диаметр нагнетательного патрубка, мм;
  - 180: номинальный диаметр центробежного рабочего колеса, мм;
  - 200: номинальный диаметр рабочего колеса вихревого типа, мм;
  - Е: перекачивание жидкостей во взрывопожароопасных зонах;
  - У2: климатическое исполнение и категория размещения.

Конструктивно - лопастные самовсасывающие центробежные насосы с проточной частью, выполненной из сплава АК9М2.

Электродвигатели агрегатов КМ-СЦЛ 80-65-180-200-Е - трехфазные асинхронные электродвигатели.
Тип электроприводов - с короткозамкнутым ротором взрывозащищенные электродвигатели.

Наибольшее допустимое давление на входе в насос не более 1 кгс/см² (0,1 МПа).
Высота самовсасывания не менее 5,5 м.
Время самовсасывания не более 5 минут.

Насосы подключаются к сети трехфазного переменного тока, напряжением 380 В, частотой 50 Гц.

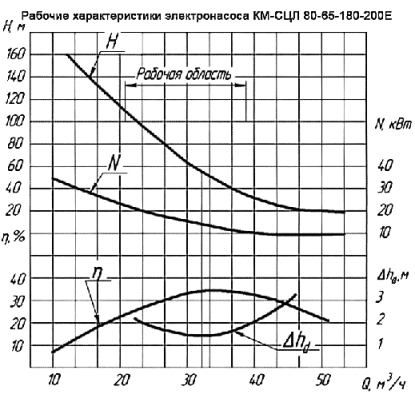

Рабочие характеристики насосов

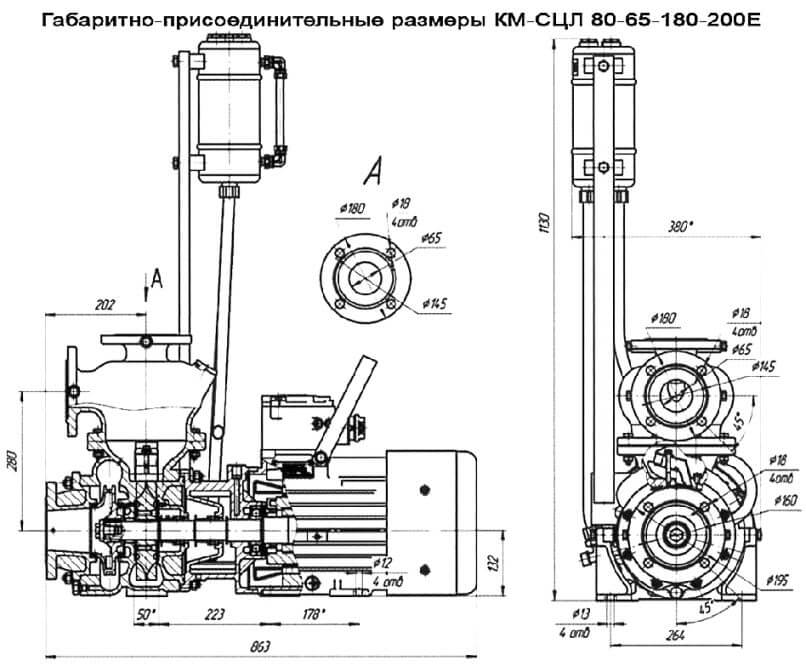

Габаритные и присоединительные размеры агрегата КМ-СЦЛ
