Характеристики КМ 100-80-170-Е

КМ 100-80-170-Е Технические характеристики насосов КМ 100-80-170-Е для светлых нефтепродуктов.

Условное обозначение
КМ 100-80-170-Е-м-ТД-ХЛ2 где:
  - КМ: консольный моноблочный;
  - 100: условный диаметр всасывающего патрубка, мм;
  - 80: условный диаметр нагнетательного патрубка, мм;
  - 170: номинальный диаметр рабочего колеса, мм;
  - Е: перекачивание жидкостей во взрывопожароопасных зонах;
  - м: индекс модернизации;
  - ТД: уплотнение торцовое двойное с бачком охлаждения;
  - ХЛ2: климатическое исполнение, категория размещения.

Конструктивно КМ 100-80-170-Е - моноблочной конструкции центробежные насосы одноступенчатые.
Насосы эксплуатируются во взрывоопасных зонах помещений и наружных установок классов 1 или 2 по ГОСТ Р51330.9-99, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящиеся к категориям IIA и IIB и группам Т1, Т2, Т3, Т4 по ГОСТ Р51330.5-99.

Электродвигатели для оснащения агрегатов электронасосных - асинхронные электродвигатели трехфазные.
Тип приводов - с короткозамкнутым ротором взрывозащищенные электродвигатели.

Патрубки:
- всасывающий Ду-100 мм, Ру-6 кгс/см²;
- нагнетательный Ду-80 мм, Ру-6 кгс/см².

Давление на входе в КМ 100-80-170-Е до 3 кгс/см² (0,3 МПа).
КПД электронасосного агрегата: 57%.
Уровень шума от работающего электронасоса на расстоянии 1 м - 90 дБА.

Насосы подключаются к сети трехфазного переменного тока, напряжением 380 В, частотой 50 Гц.

Таблица технических характеристик электронасосов
Марка насосаQ (номин)
м³/ч
H (номин)
м
N
двиг.
квт
Ток А Масса агрегата
кг
КМ 100-80-170-Е 100 25 11 21,1 160
КМ 100-80-170-Е-м 100 25 11 21,1 170

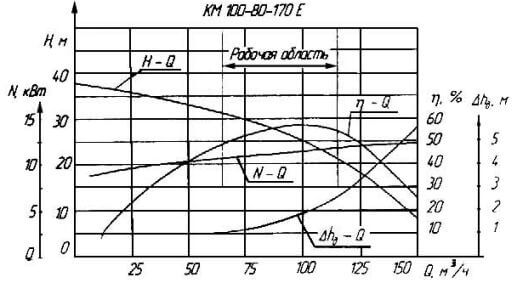

Рабочие характеристики насосов

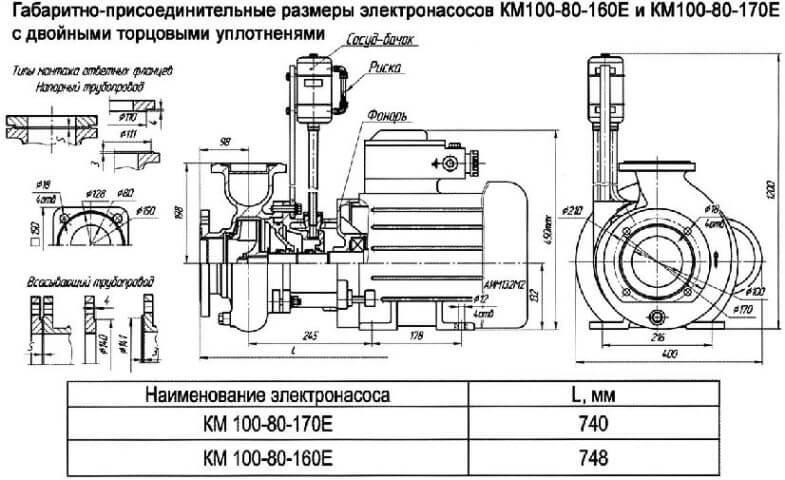

Габаритные и присоединительные размеры агрегата
