Характеристики КМ 80-50-215-Е

Технические характеристики насосов КМ 80-50-215-Е для перекачивания жидких нефтепродуктов.

Условное обозначение
КМ 80-50-215-Е-Т3-ХЛ2 где:
  - КМ: консольный моноблочный;
  - 80: условный диаметр всасывающего патрубка, мм;
  - 50: условный диаметр нагнетательного патрубка, мм;
  - 215: номинальный диаметр рабочего колеса, мм;
  - Е: перекачивание сред во взрывопожароопасных зонах;
  -Т3: уплотнение вала торцовое одинарное со вспомогательными уплотнительными элементами;
  - ХЛ2: климатическое исполнение, категория размещения.

Электродвигатели в насосных агрегатах КМ 80-50-215-Е - трехфазные асинхронные электродвигатели.
Типоразмер электроприводов - с короткозамкнутым ротором взрывозащищенные электродвигатели.
Электродвигатели во взрывозащищенном исполнении оборудуются втулками из бронзы или латуни для предотвращения возможного искрообразования.

КМ 80-50-215-Е - центробежные насосы моноблочные консольной конструкции и предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установок классов 1 или 2 по ГОСТ Р51330.9-99, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящиеся к категориям IIA и IIB и группам Т1, Т2, Т3, Т4 по ГОСТ Р51330.5-99.

Давление на входе в насос до 0,3 МПа (3 кгс/см²).
КПД электронасоса 53%.
Уровень шума от работающего агрегата на расстоянии 1 м - 90 дБА.

Патрубки фланцевые:
  - всасывающий: Ду-80 мм, Ру-6 кгс/см²;
  - напорный: Ду-50 мм, Ру-6 кгс/см².

Насосы подключаются к сети трехфазного переменного тока, напряжением 380 В, частотой 50 Гц.

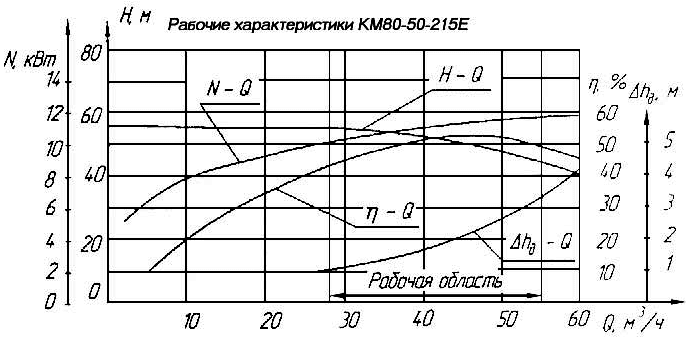

Рабочие характеристики насосов

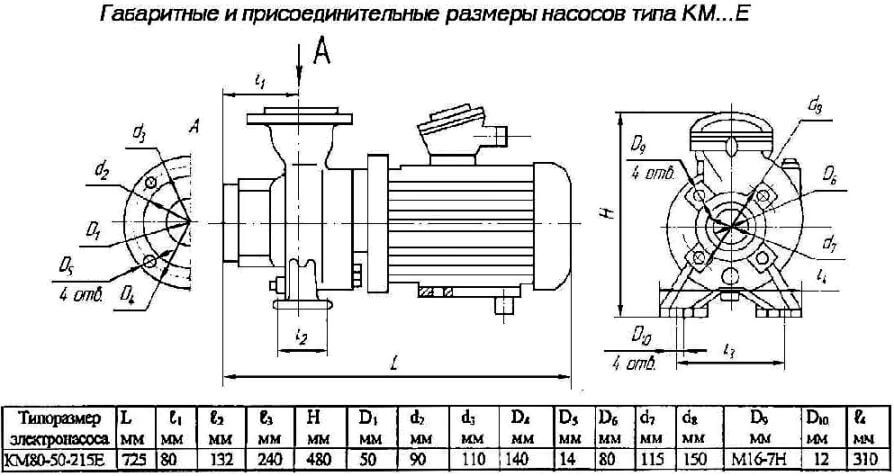

Габаритные и присоединительные размеры насоса
