Характеристики KR 100-80-160/174-2/30

KR 100-80-160/174-2/30 Kordis Технические характеристики насосов Kordis (Кордис) KR 100-80-160/174-2/30.
Насосы перекачивают техническую воду и разные жидкие среды, имеющие сходство, по своим свойствам (плотности, вязкости, химической активности), с водой.

Условное обозначение
KR 100-80-160/174-2/30 УХЛ3.1, где
- KR: консольный горизонтальный;
- 100: диаметр входного патрубка, мм;
- 80: диаметр патрубка на выходе, мм;
- 160: номинальный диаметр рабочего колеса, мм;
- 174: фактический диаметр рабочего колеса, мм;
- 2: число полюсов электропривода;
- 30: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

С сальниковым уплотнением KR 100-80-160/174-GG-G-2-УХЛ3.1/F30 насос Kordis - обозначение буквенное:
- GG: корпус, колесо рабочее - серый чугун;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c приводом на раме, упругой муфтой с защитным кожухом.

Центробежные насосы консольного типа KR 100-80-160/174-2/30 Kordis (Кордис) комплектуются в насосных агрегатах электрическими приводами, в качестве которых применяются общепромышленного назначения трехфазные асинхронные электродвигатели с короткозамкнутым ротором.
Марка двигателя 200LA2 (по европейскому стандарту DIN).

Взрывозащищенные электродвигатели в комплектации электронасосных агрегатов не предусмотрены.

Электроснабжение
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квтоб/мин
ДКЗ
м
KR 100-80-160/174-2/30 220
105-285
33
39-26
30*3000 6,3

КПД 86%.
Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не более 6,3 м.

Для комплектации насосных агрегатов KR 100-80-160 используются только сертифицированные электродвигатели.

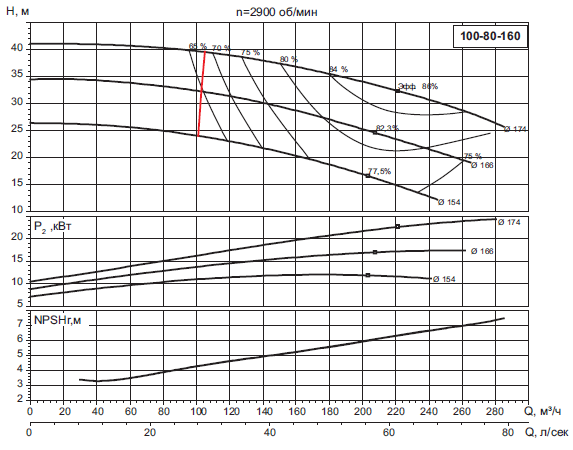

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

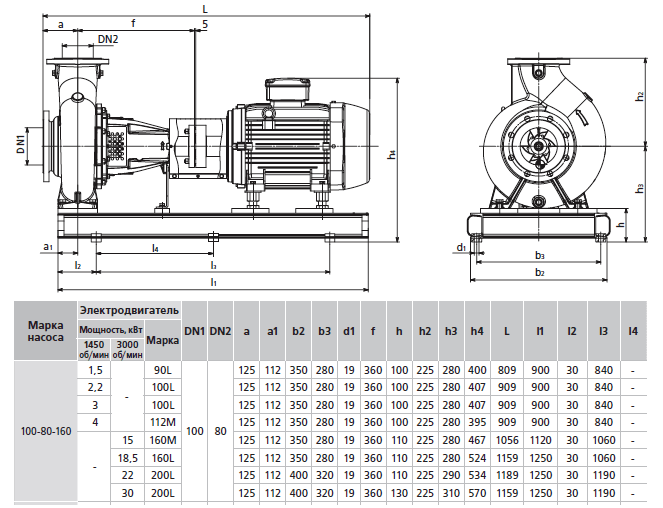

Габаритные и присоединительные размеры агрегата
