Характеристики KR 100-80-160/174-4/3

KR 100-80-160/174-4/3 Kordis Kordis (Кордис) KR 100-80-160/174-4/3 - технические и рабочие характеристики.
По устройству насос одноступенчатый консольный с осевым вводом центробежный и перекачивает воду и разные неагрессивные жидкости, сходные с водой по химической активности, плотности и вязкости.

Условное обозначение электронасоса
KR 100-80-160/174-4/3 УХЛ3.1, где
- KR: консольный горизонтальный;
- 100: диаметр патрубка на входе, мм;
- 80: диаметр напорного патрубка, мм;
- 160: диаметр рабочего колеса номинальный, мм;
- 174: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электродвигателя;
- 3: мощность электропривода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 100-80-160/174-GG-G-4-УХЛ3.1/F3 насос Kordis с сальниковым уплотнением - обозначение буквенное, где:
- GG: корпус, колесо рабочее из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c двигателем на раме, упругой муфтой и защитным кожухом.

Для осуществления привода насоса KR 100-80-160/174-4/3 Kordis (Кордис) в насосный агрегат монтируется асинхронный с короткозамкнутым ротором трехфазный общепромышленный электродвигатель.
Типоразмер устанавливаемого электрического двигателя, по европейскому стандарту DIN, 100LB4

Для комплектации насосных электроагрегатов взрывозащищенные электродвигатели не используются.

Электроподключение
- трехфазный переменный ток;
- напряжение сети: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KR 100-80-160/174-4/3 110
53,5-136
7,6
9,25-6,3
3*1410 85,9

Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не более 1,9 м.
Максимальный КПД насосного агрегата 85,9%.

В консольный центробежный насос типа KR 100-80-160 должен устанавливаться только сертифицированный асинхронный электродвигатель.

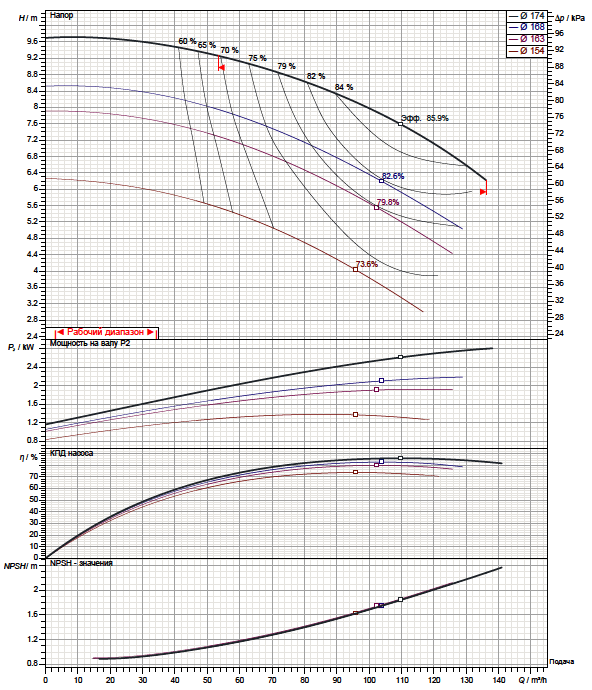

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

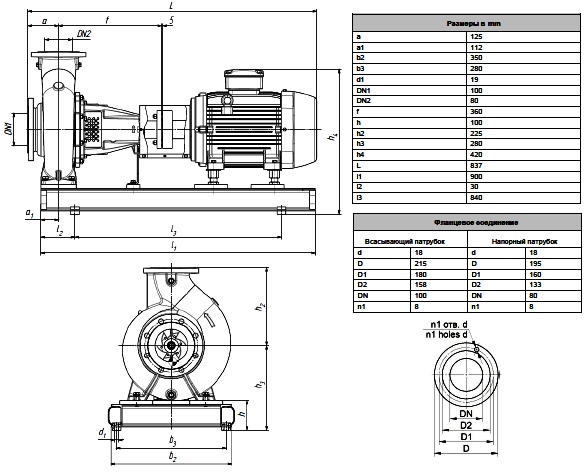

Габаритные и присоединительные размеры агрегата
