Характеристики KR 100-80-250/215-4/5.5

KR 100-80-250/215-4/5.5 Kordis Kordis (Кордис) KR 100-80-250/215-4/5.5 - характеристики технические и рабочие.
По своему устройству насос с осевым вводом одноступенчатый консольный и перекачивает воду и жидкие среды с неагрессивными свойствами, схожие с водой по вязкости, химической активности и плотности.

Условное обозначение агрегата
KR 100-80-250/215-4/5.5 УХЛ3.1, где
- KR: консольный горизонтальный;
- 100: диаметр входного патрубка, мм;
- 80: диаметр патрубка на выходе, мм;
- 250: диаметр рабочего колеса номинальный, мм;
- 215: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электропривода;
- 5.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 100-80-250/215-GG-G-4-УХЛ3.1/F5,5 Kordis насос с сальниковым уплотнением, обозначение буквенное, где:
- GG: из серого чугуна - корпус, рабочее колесо;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос на раме c электродвигателем, упругая муфта, защитный кожух.

В электроагрегат KR 100-80-250/215-4/5.5 Kordis (Кордис) в качестве электропривода устанавливается трехфазный асинхронный с короткозамкнутым ротором общепромышленный электродвигатель.
Типоразмер электрического привода в насосном электроагрегате. по нормам европейского стандарта DIN, 132S4.

В комплектации промышленных насосных электроагрегатов взрывозащищенные электродвигатели не используются.

Электроснабжение
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KR 100-80-250/215-4/5.5 87
54,2-112,4
14
15,5-11,8
5,5*1340 73,6

В консольный центробежный насос типа KR 100-80-250/215-4/5.5 должен устанавливаться только сертифицированный асинхронный электродвигатель.

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не более 1,0 м.
Максимальный КПД насосного электроагрегата 73,6%.

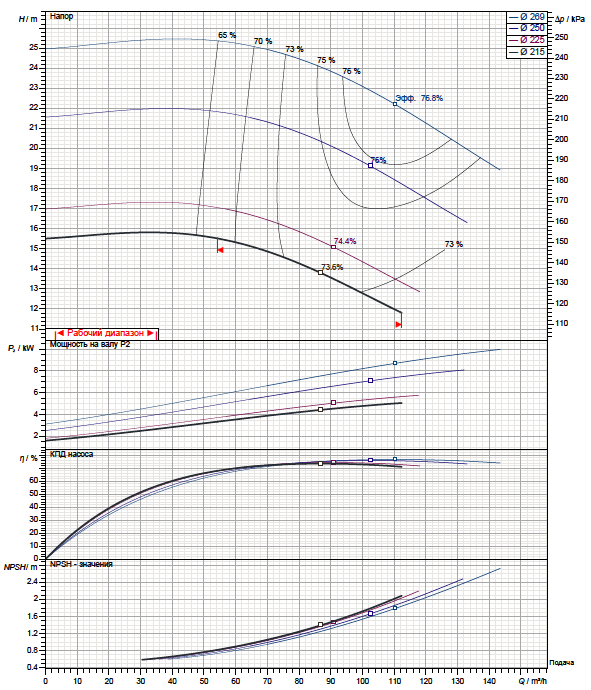

Рабочие характеристики насоса

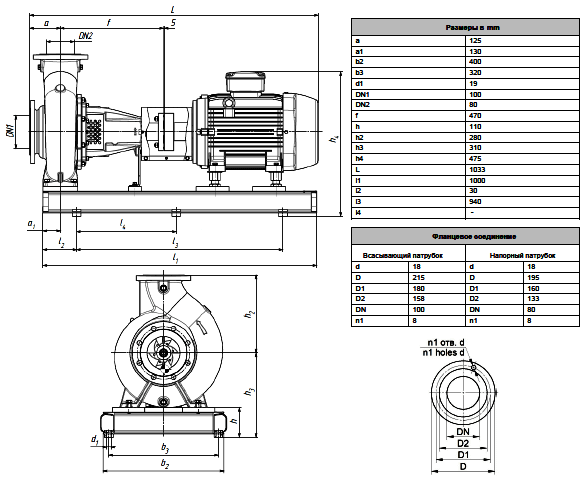

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
