Характеристики KR 100-80-315/305-4/18.5

R 100-80-315/305-4/18.5 Кордис - рабочие и технические характеристики насоса.
Одноступенчатый с осевым вводом консольный центробежный горизонтальный насос типа Kordis, перекачивающий воду и различные неагрессивные жидкие среды, сходные с водой по химической активности, плотности и вязкости.

Условное обозначение
KR 100-80-315/305-4/18.5 УХЛ3.1, где
- KR: консольный горизонтальный;
- 100: диаметр входного патрубка, мм;
- 80: диаметр патрубка на выходе, мм;
- 315: номинальный диаметр рабочего колеса, мм;
- 305: диаметр рабочего колеса фактический, мм;
- 4: число полюсов электрического двигателя;
- 18,5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 100-80-315/305-GG-G-4-УХЛ3.1/F18,5 Кордис - насос с сальниковым уплотнением: расшифровка буквенного обозначения
- GG: корпус и рабочее колесо изготовлены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c электрическим двигателем на раме, упругая муфта, защищенная кожухом.

Привод электроагрегата KR 100-80-315/305-4/18.5 Кордис обеспечивает трехфазный асинхронный с короткозамкнутым ротором общепромышленного исполнения электродвигатель.
Тип электродвигателя, по норме европейского стандарта DIN, 180M4 (18,5 квт).

В комплектации приводами насосных агрегатов Kordis данного типа взрывозащищенные электродвигатели не используются.

Электропитание
- переменный трехфазный ток;
- сетевое напряжение 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Патрубки насоса фланцевые, рассчитанные на давление не более 16 кгс/см².
КПД электроагрегата, max 75,1%.
Допускаемый кавитационный запас (ДКЗ) не выше 1,5 м.

В одноступенчатый с осевым входом горизонтальной конструкции центробежный насос типа KR 100-80-315/305-4/18,5 Kordis должен устанавливаться только общепромышленный сертифицированный асинхронный электродвигатель.

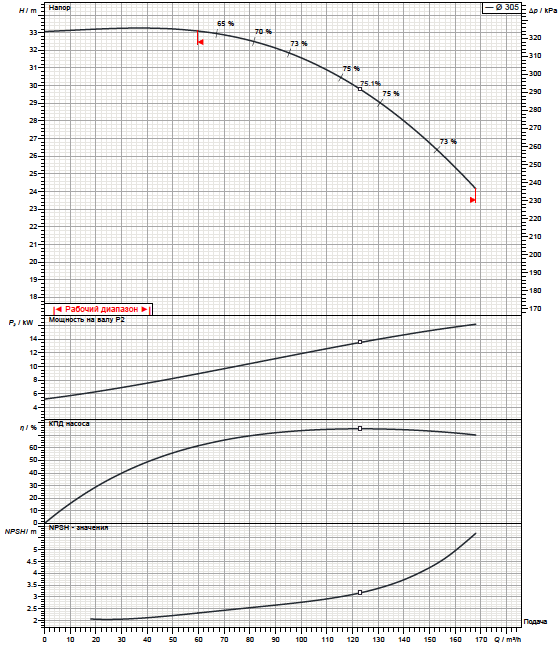

Рабочие характеристики насоса

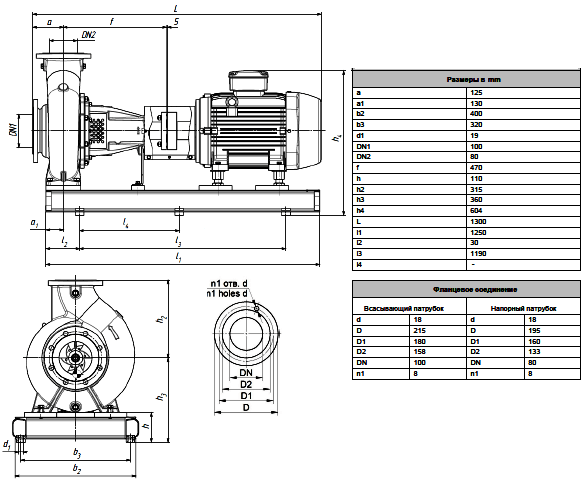

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
