Характеристики KR 100-80-400/398-4/37

KR 100-80-400/398-4/37 Kordis Технические и напорные характеристики, габаритные и присоединительные размеры насоса KR 100-80-400/398-4/37.
Насос Кордис (Kordis) перекачивает, кроме воды, разнообразные неагрессивные жидкости, свойства которых схожи со свойствами воды (плотность, вязкость, химическая активность).

Условное обозначение
KR 100-80-400/398-4/37 УХЛ3.1, где
- KR: консольный горизонтальный;
- 100: диаметр входного патрубка, мм;
- 80: диаметр выходного патрубка, мм;
- 400: номинальный диаметр рабочего колеса, мм;
- 398: фактический диаметр рабочего колеса, мм;
- 4: количество полюсов приводного двигателя;
- 37: мощность электропривода агрегата, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Расшифровка буквенного обозначения KR 100-80-400/398-GG-G-4-УХЛ3.1/F37 - насосе Kordis с сальниковым уплотнением:
- GG: корпус и рабочее колесо - серый чугун;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос на раме c электроприводом, упругая муфта, защитный кожух.

В качестве приводного двигателя KR 100-80-400/398-4/37 Kordis (Кордис), в насосный электроагрегате используется общепромышленного исполнения с короткозамкнутым ротором 3-х фазный асинхронный электродвигатель.
По нормам евростандарта DIN, типоразмер приводного двигателя для электронасосного агрегата, 225S4.

Для монтажа в насосные электроагрегаты этого вида насосов электродвигатели взрывозащищенные не предусмотрены.

Электроподключение
- трехфазный переменный ток;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%, max
KR 100-80-400/398-4/37 171,6
74-197,7
52
59,8-47,8
37*1470 71,5

Максимальный КПД агрегата электронасосного - 71,5%.
Фланцевые патрубки насоса рассчитаны на давление не более 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) до 2,3 м.

В одноступенчатый центробежный насос консольного типа Кордис (Kordis) KR 100-80-400/398-4/37 должен монтироваться только электродвигатель сертифицированный.

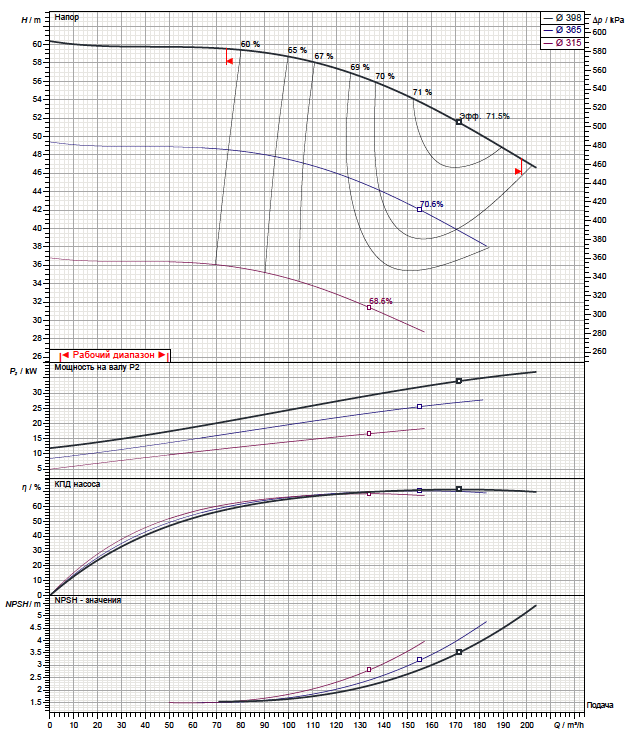

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

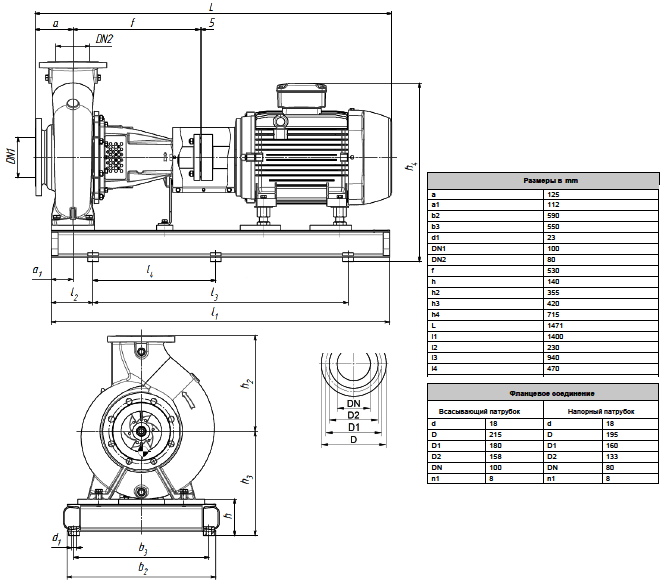

Габаритные и присоединительные размеры агрегата
