Характеристики KR 125-100-250/269-4/15

KR 125-100-250/269-4/15 Kordis Kordis (Кордис) KR 125-100-250/269-4/15 - технические и рабочие характеристики насоса.
Насос, по своему устройству, одноступенчатый с осевым вводом горизонтальный для перекачивания воды и сходных с водой, по химической активности, плотности и вязкости, неагрессивных жидких сред.

Условное обозначение
KR 125-100-250/269-4/15 УХЛ3.1, где
- KR: консольный горизонтальный;
- 125: диаметр входного патрубка, мм;
- 100: диаметр выходного патрубка, мм;
- 250: номинальный диаметр рабочего колеса, мм;
- 269: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электрического привода;
- 15: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

С сальниковым уплотнением насос KR 125-100-250/269-GG-G-4-УХЛ3.1/F15 Кордис - буквенное обозначение:
- GG: корпус и рабочее колесо из серого чугуна;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос c электродвигателем на раме, упругая муфта и защитный кожух.

В насосном агрегате KR 125-100-250/269-4/15 Kordis (Кордис) для осуществления привода используется трехфазный общепромышленного исполнения асинхронный с короткозамкнутым ротором электродвигатель.
Тип электропривода в насосном электроагрегате - 160L4 (по нормам европейского стандарта DIN).

В оснащении электронасосных агрегатов взрывозащищенные электродвигатели не применяются.

Электроподключение
- ток трехфазный переменный;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KR 125-100-250/269-4/15 173
100-210
23,2
26-20,6
15*1450 83,1

Фланцевые патрубки рассчитаны на давление в 16 кгс/см².
Максимальный КПД насосного агрегата - 83,1%.
Допускаемый кавитационный запас (ДКЗ) не более 1,6 м.

В консольный центробежный насос типа KR 125-100-250/269-4/15 должен устанавливаться только сертифицированный асинхронный электродвигатель.

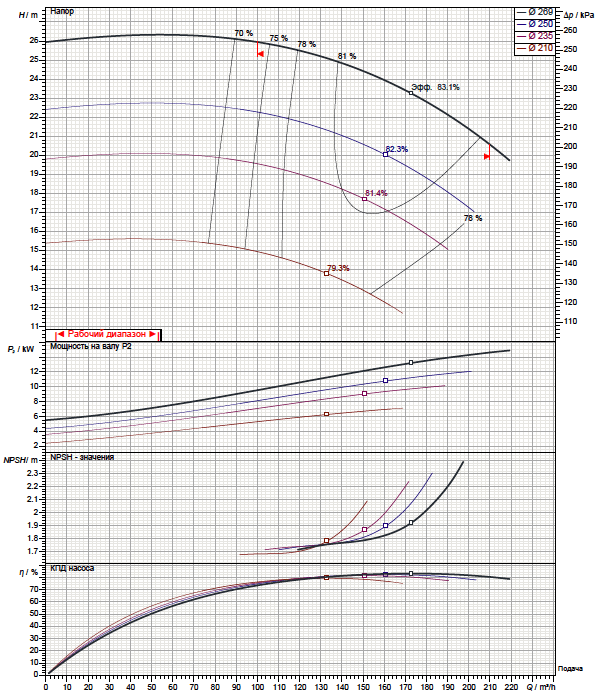

Рабочие характеристики насоса

Габаритный чертеж насоса

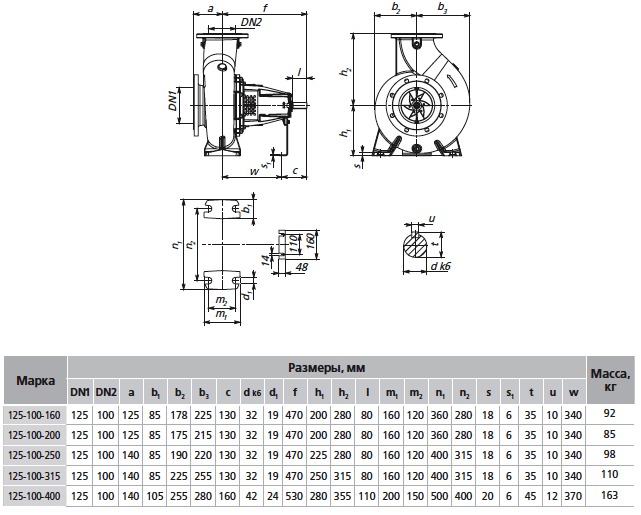

Габаритные и присоединительные размеры насоса

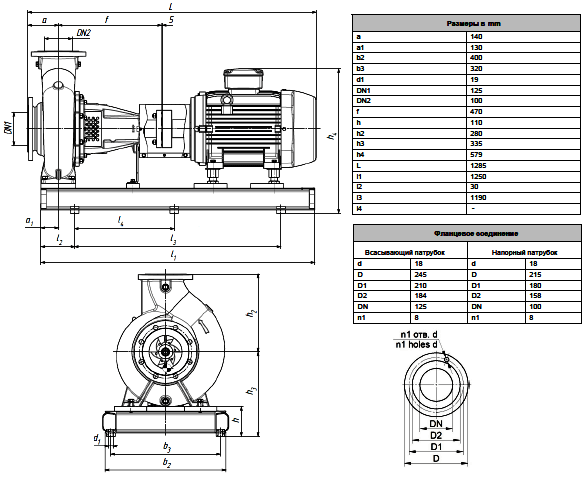

Габаритные и присоединительные размеры агрегата
