Характеристики KR 125-100-315/334-4/30

KR 125-100-315/334-4/30 Kordis Напорные и технические характеристики, габаритно-присоединительные размеры насоса типа KR 125-100-315/334-4/30.
Насос Кордис (Kordis) перекачивает воду и неагрессивные жидкие среды, свойства которых имеют сходство с водой (химическая активность, плотность и вязкость).

Условное обозначение
KR 125-100-315/334-4/30 УХЛ3.1, где
- KR: консольный горизонтальный;
- 125: диаметр входного патрубка, мм;
- 100: диаметр выходного патрубка, мм;
- 315: номинальный диаметр рабочего колеса, мм;
- 334: фактический диаметр рабочего колеса, мм;
- 4: количество полюсов приводного двигателя;
- 30: мощность электропривода агрегата, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Расшифровка буквенного обозначения KR 125-100-315/334-GG-G-4-УХЛ3.1/F30 - насосе Kordis с сальниковым уплотнением:
- GG: корпус и рабочее колесо - серый чугун;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос на раме c электроприводом, упругая муфта, защитный кожух.

В качестве привода электронасосного агрегата KR 125-100-315/334-4/30 Kordis (Кордис) используется общепромышленного назначения с короткозамкнутым ротором трех фазный асинхронный электродвигатель.
По нормам европейского стандарта DIN, типоразмер приводного электродвигателя для агрегата электронасосного, 200L4.

Для установки в электронасосные агрегаты данного типа электродвигатели взрывозащищенные не предусмотрены.

Электроподключение
- переменный трехфазный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%, max
KR 125-100-315/334-4/30 229
120-298
32,8
37-27
30*1450 81

Максимальный КПД насосного электроагрегата - 81%.
Фланцевые патрубки насоса рассчитаны на давление не выше 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не более 2,3 м.

В консольного типа одноступенчатый центробежный насос Кордис (Kordis) KR 125-100-315/334-4/30 должен монтироваться только электродвигатель сертифицированный.

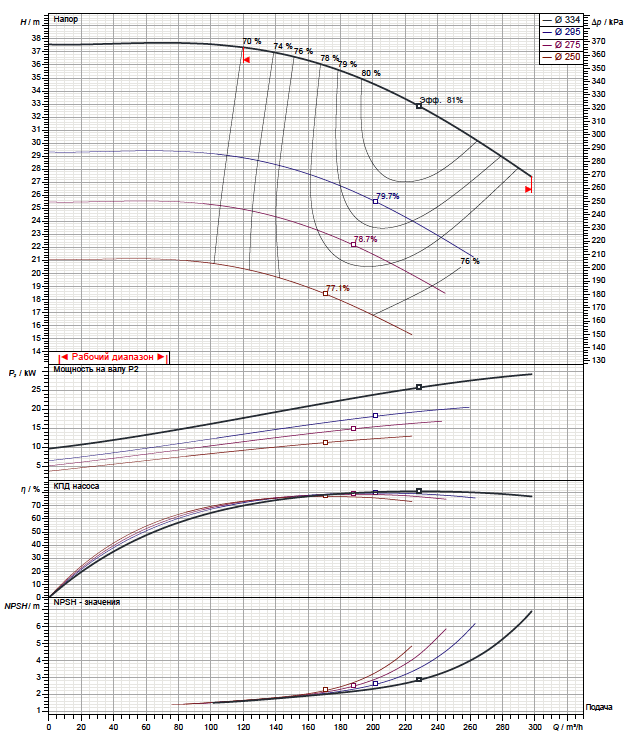

Рабочие характеристики насоса

Габаритный чертеж насоса

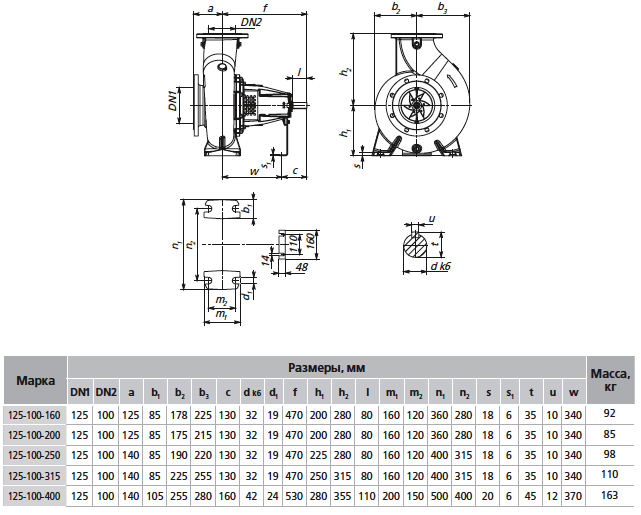

Габаритные и присоединительные размеры насоса

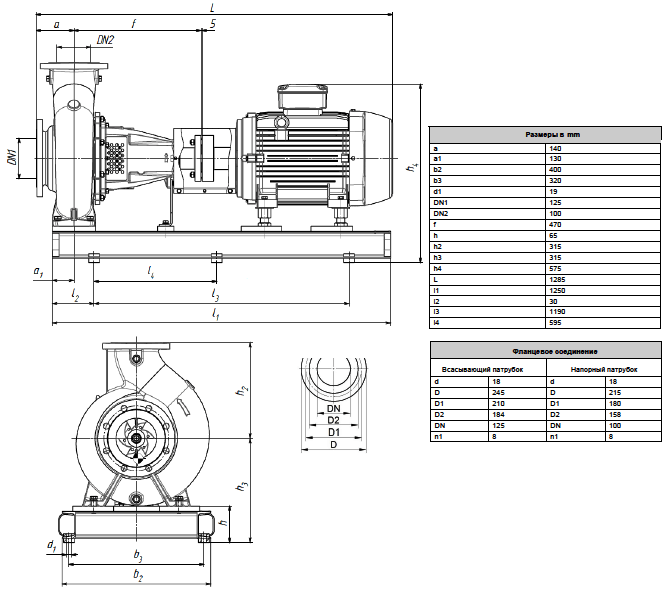

Габаритные и присоединительные размеры агрегата
