Характеристики KR 150-125-200/224-4/15

KR 150-125-200/224-4/15 Kordis KR 150-125-200/224-4/15 - технические и рабочие характеристики насоса Kordis (Кордис).
Конструктивно насос одноступенчатый с осевым вводом горизонтальный и перекачивает воду и другие неагрессивные жидкости, имеющие сходство с водой по химической активности, плотности и вязкости.

Условное обозначение
KR 150-125-200/224-4/15 УХЛ3.1, где
- KR: консольный горизонтальный;
- 150: диаметр патрубка на входе, мм;
- 125: диаметр напорного патрубка, мм;
- 200: диаметр рабочего колеса номинальный, мм;
- 224: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электропривода;
- 15: мощность электрического двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Кордис KR 150-125-200/224-GG-G-4-УХЛ3.1/F15 насос с сальниковым уплотнением - буквенное обозначение:
- GG: корпус и рабочее колесо - серый чугун;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электродвигателем, упругая муфта, защитный кожух.

В насосном электроагрегате KR 150-125-200/224-4/15 Kordis (Кордис) комплектуется электрическим приводом.
Типоразмер электропривода - асинхронный общепромышленного назначения электродвигатель с короткозамкнутым ротором, в соответствии с DIN - 160L4.

Для комплектации электронасосов взрывозащищенные электродвигатели не используются.

Электропитание
- трехфазный переменный ток;
- напряжение сети: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KR 150-125-200/224-4/15 265
125-327
14
16-11,2
15*1450 87,7

ДКЗ (допускаемый кавитационный запас) не выше 2,35 м.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД электронасоса - 87,7%.

Для комплектации KR 150-125-200/224-4/15 должен использоваться сертифицированным асинхронный электродвигатель.

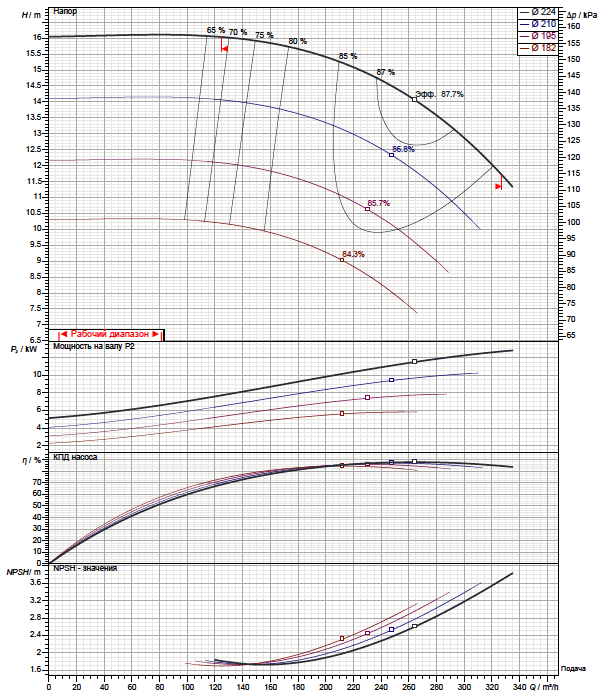

Рабочие характеристики насоса

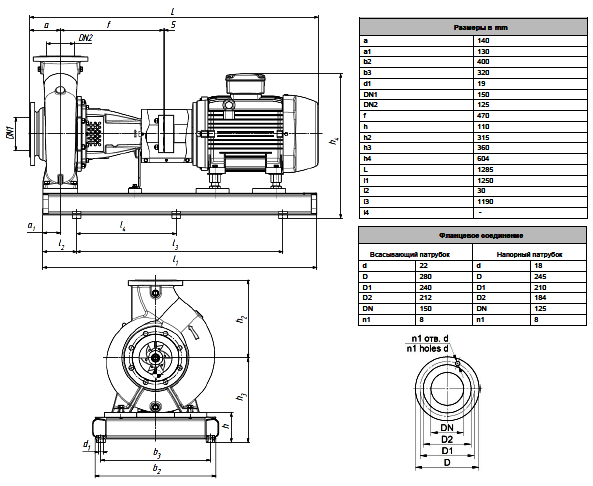

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
