Характеристики KR 150-125-400/330-4/37

Технические характеристики KR 150-125-400/330-4/37.
Насосы Kordis (Кордис) перекачивают жидкости, у которых основные физико-химические свойства (плотность, вязкость, химическая активность), схожие с водой .

Условное обозначение
KR 150-125-400/330-4/37 УХЛ3.1, где
- KR: консольный горизонтальный;
- 150: диаметр патрубка на входе, мм;
- 125: диаметр патрубка на выходе, мм;
- 400: номинальный диаметр рабочего колеса, мм;
- 330: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов двигателя;
- 37: мощность электропривода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Насос Kordis с сальниковым уплотнением KR 150-125-400/330-GG-G-4-УХЛ3.1/F37 - буквенные обозначения:
- GG: корпус и рабочее колесо - серый чугун;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c приводом, упругая муфта с защитным кожухом.

В насосном агрегате, в качестве электропривода насоса KR 150-125-400/330-4/37 Kordis (Кордис), применяется трехфазный с короткозамкнутым ротором общепромышленный асинхронный электродвигатель.
По нормам европейского стандарта DIN, типоразмер приводного двигателя в электронасосном агрегате, 225S4.

Взрывозащищенные электродвигатели для комплектации электронасосных агрегатов не предусмотрены.

Электроподключение
- переменный трехфазный ток;
- напряжение в сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД электроагрегата насосного максимальный - 74,3%.
Допускаемый кавитационный запас (ДКЗ) не выше 2 м.

В одноступенчатый центробежный насос консольного типа KR 150-125-400/330-4/37 монтируется электродвигатель, сертифицированный в установленном порядке.

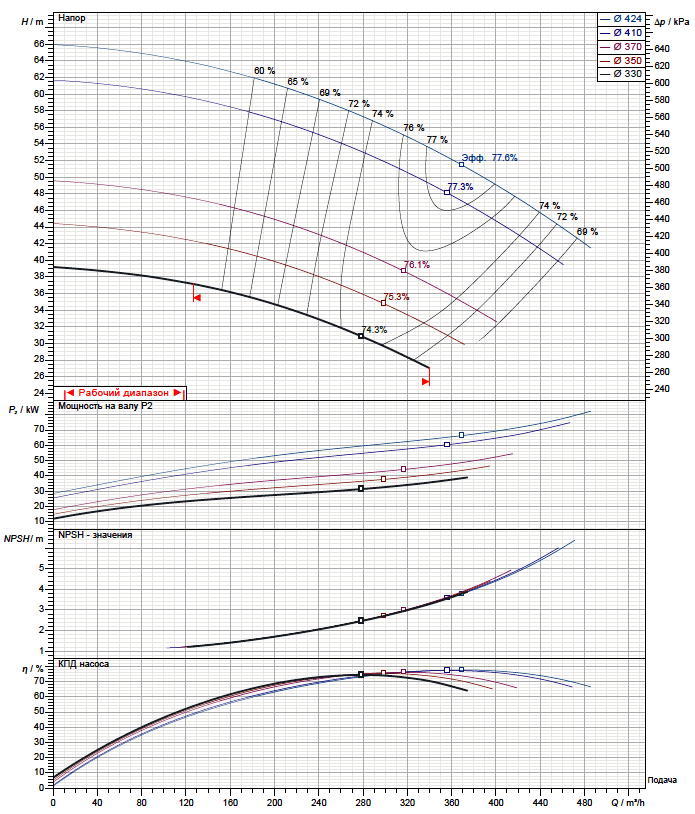

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

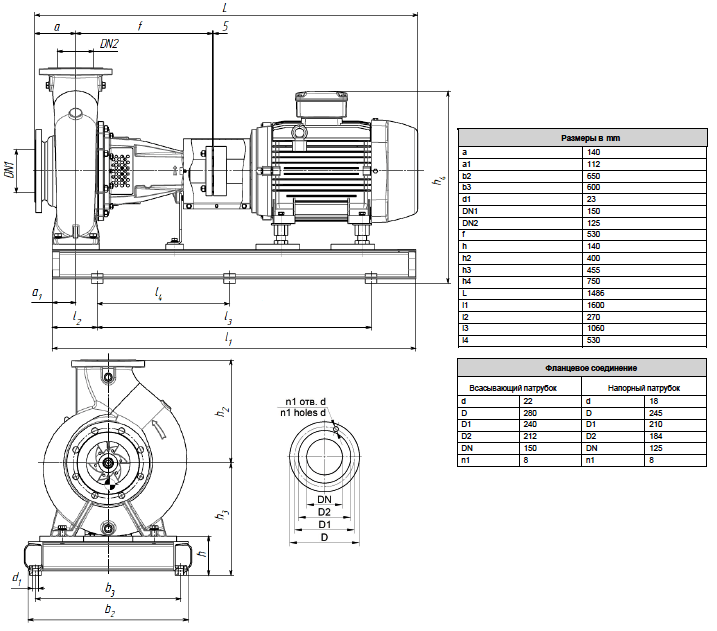

Габаритные и присоединительные размеры агрегата
