Характеристики KR 200-150-200/158-4/11

KR 200-150-200/158-4/11 Kordis Kordis (Кордис) KR 200-150-200/158-4/11 - технические и рабочие характеристики насосов.
Насос, по своему устройству, одноступенчатый с осевым вводом консольный и используется для перекачки воды и других неагрессивных жидких сред, сходных с водой по свойствам (химической активности, плотности и вязкости).

Условное обозначение
KR 200-150-200/158-4/11 УХЛ3.1, где
- KR: консольный горизонтальный;
- 200: диаметр патрубка на входе, мм;
- 150: диаметр напорного патрубка, мм;
- 200: диаметр рабочего колеса номинальный, мм;
- 158: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электропривода;
- 11: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Kordis KR 200-150-200/158-GG-G-4-УХЛ3.1/F11 - насос с сальниковым уплотнением, буквенные обозначение:
- GG: корпус и рабочее колесо выполнены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электроприводом, упругая муфта и защитный кожух.

В электронасосном агрегате Kordis (Кордис) KR 200-150-200/158-4/11 используется электрический привод - общепромышленный с короткозамкнутым ротором трехфазный асинхронный электродвигатель.
Тип электродвигателя по нормам европейского стандарта DIN - 160M4.

Для комплектации насосных электроагрегатов взрывозащищенные электродвигатели не применяются.

Электропитание
- трехфазный переменный ток;
- напряжение сети -380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KR 200-150-200/158-4/11 259
155-400
5,2
6,6-2,3
11*1450 78,4

Фланцевые патрубки рассчитаны на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не превышает 2,7 м.
Максимальный КПД насосного агрегата - 78,4%.

Для оснащения насосного агрегата KR 200-150-200/158-4/11 приводом должен использоваться только сертифицированный электродвигатель.

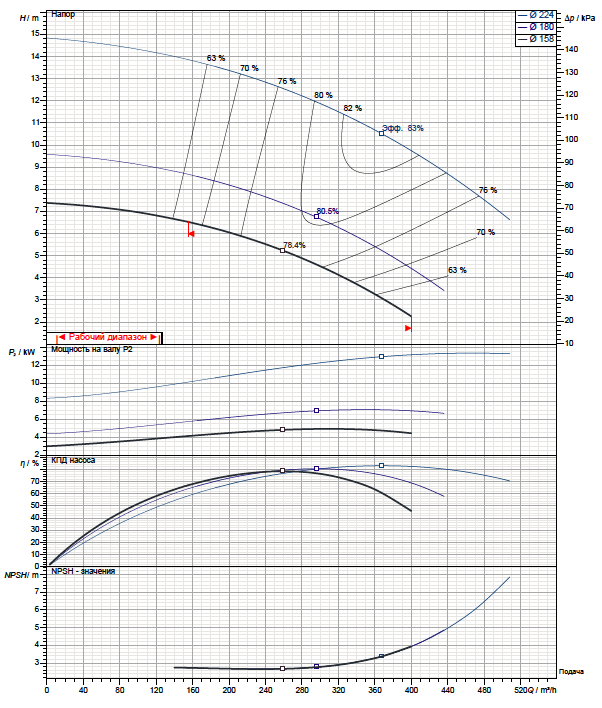

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

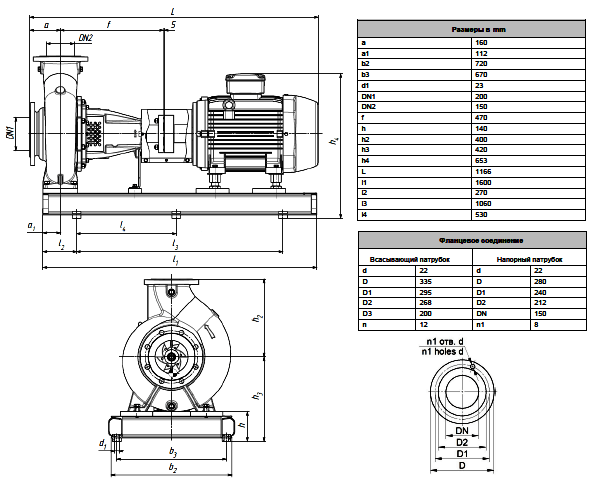

Габаритные и присоединительные размеры агрегата
