Характеристики KR 200-150-200/224-4/15

KR 200-150-200/224-4/15 Kordis Технические характеристики Kordis (Кордис) KR 200-150-200/224-4/15.
Насосы перекачивают техническую воду и другие жидкости, схожие с водой по основным свойствам (плотности, вязкости и химической активности).

Условное обозначение
KR 200-150-200/224-4/15 УХЛ3.1, где
- KR: консольный горизонтальный;
- 200: диаметр входного патрубка, мм;
- 150: диаметр патрубка на выходе, мм;
- 200: номинальный диаметр рабочего колеса, мм;
- 224: фактический диаметр рабочего колеса, мм;
- 4: число полюсов электродвигателя;
- 15: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Буквенные обозначения насоса Kordis с сальниковым уплотнением KR 200-150-200/224-GG-G-4-УХЛ3.1/F15:
- GG: корпус, рабочее колесо - серый чугун;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c приводом на раме, упругая муфта с защитным кожухом.

В электроагрегате KR 200-150-200/224-4/15 Kordis (Кордис) комплектуется электрическим приводом - используется трехфазный электродвигатель.
Вид электропривода - промышленный асинхронный электродвигатель с короткозамкнутым ротором.
Двигатель агрегата консольного - 160L4 (по европейскому стандарту DIN).

Взрывозащищенные электродвигатели для комплектации электроагрегатов не предусмотрены.

Электроподключение
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квтоб/мин
ДКЗ
м
KR 200-150-200/224-4/15 372
180-500
11
13,5-6,2
15*1500 3,2

КПД насосной части 79,9%.
Фланцевые патрубки рассчитаны на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не превышает 3,2 м.

Для комплектации приводом KR 200-150-200/224-4/15 должны использоваться только сертифицированные электродвигателями.

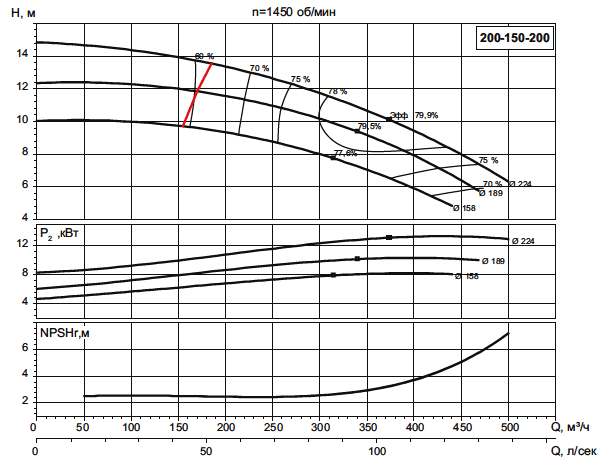

Рабочие характеристики насоса

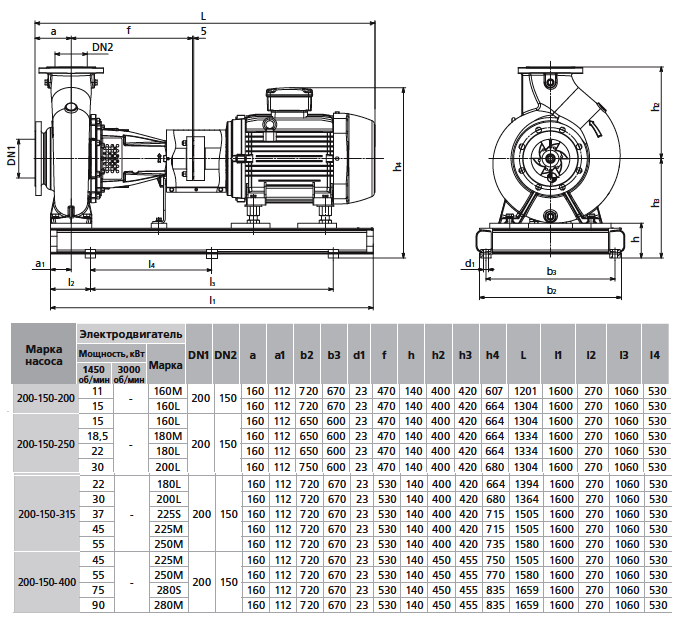

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
