Характеристики KR 200-150-250/220-4/15

KR 200-150-250/220-4/15 Kordis Kordis (Кордис) KR 200-150-250/220-4/15 - технические и рабочие характеристики насосов.
Насос, конструктивно, с осевым вводом, центробежный, одноступенчатый и используется для перекачивания воды и жидкостей с неагрессивными свойствами, имеющие сходство с водой по химической активности плотности и вязкости.

Условное обозначение
KR 200-150-250/220-4/15 УХЛ3.1, где
- KR: консольный горизонтальный;
- 200: диаметр входного патрубка, мм;
- 150: диаметр патрубка на выходе, мм;
- 250: диаметр рабочего колеса номинальный, мм;
- 220: диаметр рабочего колеса фактический, мм;
- 4: число полюсов двигателя;
- 15: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 200-150-250/220-GG-G-4-УХЛ3.1/F15 Kordis насос с сальниковым уплотнением, буквенные обозначения
- GG: корпус, и рабочее колесо: серый чугун;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос с электродвигателем на раме, муфта упругая, защитный кожух.

В электронасосном агрегате KR 200-150-250/220-4/15 Kordis (Кордис), в качестве электрического привода монтируется общепромышленного исполнения асинхронный с короткозамкнутым ротором трехфазный электродвигатель.
Типоразмер привода в насосном электроагрегате, по нормам европейского стандарта DIN,160L4.

В комплектации насосных электроагрегатов взрывозащищенные электродвигатели не используются.

Электроподключение
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KR 200-150-250/220-4/15 337
210-520
13,1
15-12
15*1450 84,9

ДКЗ (допускаемый кавитационный запас) не более 2,9 м.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД насосного электроагрегата 84,9%.

В консольный одноступенчатой конструкции центробежный насос типа KR 200-150-250/220-4/15 должен монтироваться только сертифицированный асинхронный электродвигатель.

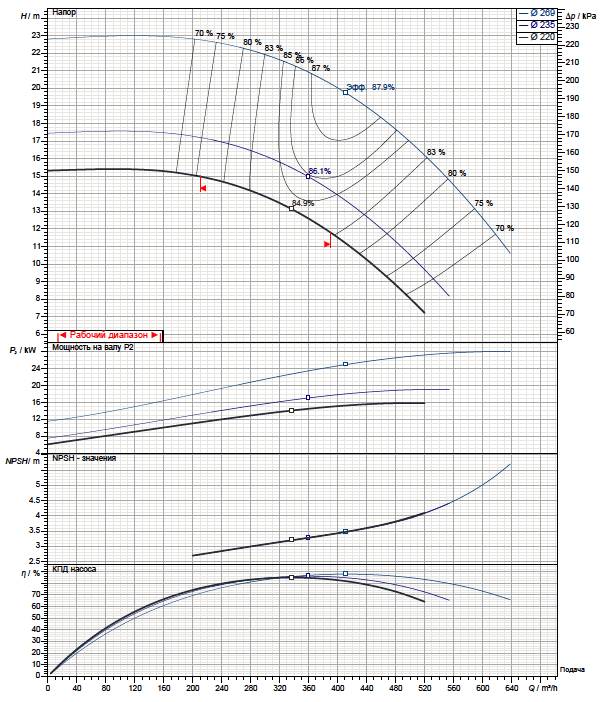

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

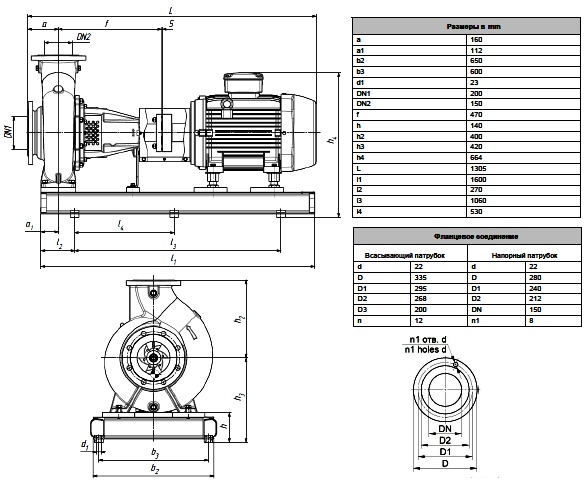

Габаритные и присоединительные размеры агрегата
