Характеристики KR 200-200-260/250-4/30

Технические характеристики Kordis (Кордис) KR 200-200-260/250-4/30.
Насосы перекачивают техническую воду и различные жидкие среды, схожие с водой по основным свойствам (плотности, вязкости и химической активности).

Условное обозначение
KR 200-200-260/250-4/30 УХЛ3.1, где
- KR: консольный горизонтальный;
- 200: диаметр входного патрубка, мм;
- 200: диаметр патрубка на выходе, мм;
- 260: номинальный диаметр рабочего колеса, мм;
- 250: фактический диаметр рабочего колеса, мм;
- 4: число полюсов электродвигателя;
- 30: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Буквенные обозначения насоса с сальниковым уплотнением Kordis KR 200-200-260/250-GG-G-4-УХЛ3.1/F30:
- GG: корпус и рабочее колесо из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электрическим приводом, упругой муфтой, защитным кожухом.

В электронасосном агрегате KR 200-200-260/250-4/30 Kordis (Кордис) оснащается электрическим приводом - используется трехфазный электродвигатель.
Тип привода - промышленный асинхронный электродвигатель с короткозамкнутым ротором.
Электродвигатель в агрегате - 200L4 (30 квт) (по европейскому стандарту DIN).

Взрывозащищенные электродвигатели для комплектации электроагрегатов не предусмотрены.

Электроподключение
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

КПД насоса 82,3%.
Фланцевые патрубки рассчитаны на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) до 4,1 м.

Для комплектации электропривода KR 200-200-260/250-4/30 используются только сертифицированные электродвигателями.

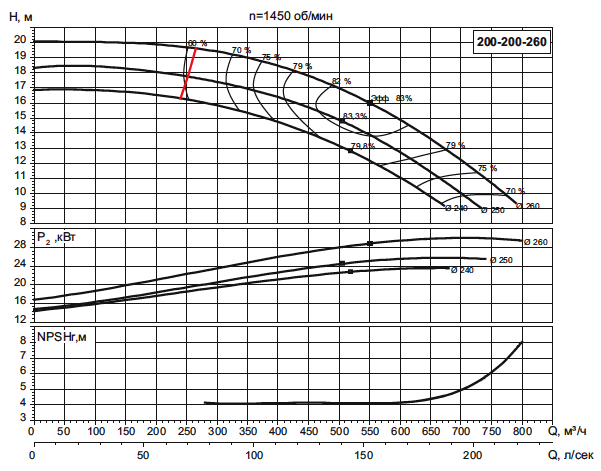

Рабочие характеристики насоса

Габаритный чертеж насоса

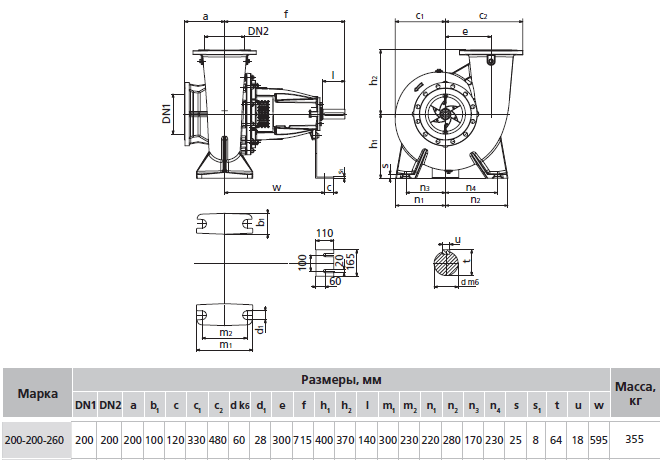

Габаритные и присоединительные размеры насоса

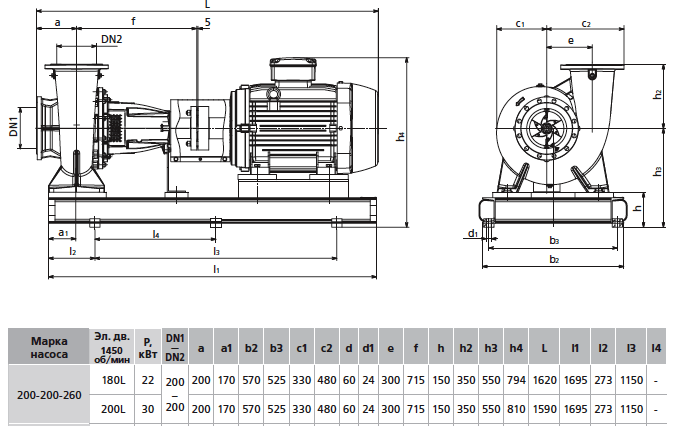

Габаритные и присоединительные размеры агрегата
