Характеристики KR 250-200-330/310-4/55

KR 250-200-330/310-4/55 Kordis Kordis (Кордис) KR 250-200-330/310-4/55 - технические и рабочие характеристики насоса.
По своему устройству насос одноступенчатый консольный с осевым вводом и тангенциальным отводом и перекачивает воду и сходные с ней по физико-химическим свойствам (плотности, вязкости и химической активности) различные неагрессивные жидкости.

Условное обозначение
KR 250-200-330/310-4/55 УХЛ3.1, где
- KR: консольный горизонтальный;
- 250: диаметр патрубка на входе, мм;
- 200: диаметр напорного патрубка, мм;
- 330: диаметр рабочего колеса номинальный, мм;
- 310: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электропривода;
- 55: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 250-200-330/310-GG-G-4-УХЛ3.1/F55 Кордис насос с сальниковым уплотнением, буквенное обозначение, где:
- GG: корпус и рабочее колесо - серый чугун;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электродвигателем, упругая муфта, защитный кожух.

В насосный электроагрегат в KR 250-200-330/310-4/55 Kordis (Кордис) монтируется с короткозамкнутым ротором асинхронный трехфазный электродвигатель общепромышленного назначения типоразмера, по нормам европейского стандарта DIN, 250M4 (55 квт).

Для комплектации насосных электроагрегатов взрывозащищенные электродвигатели не используются.


Электроснабжение
- переменный трехфазный ток;
- напряжение сети 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квтоб/мин
КПД
%
KR 250-200-330/310-4/55 641
316,7-864,7
23,9
29,9-16,1
55*1475 84,7

Фланцевые патрубки рассчитаны на давление не выше 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не превышает 4,3 м.
КПД электронасоса 84,7%.

Для обеспечения насосного электроагрегата приводом должен использоваться только сертифицированный асинхронный электродвигатель.

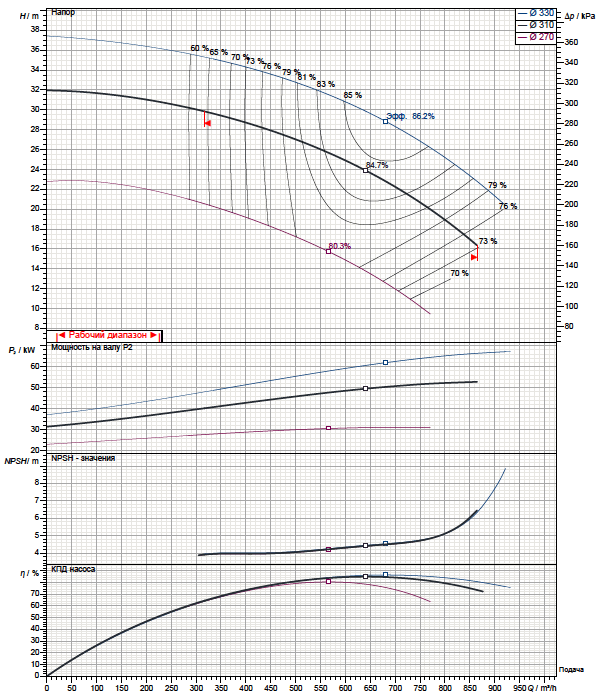

Рабочие характеристики насоса

Габаритный чертеж насоса

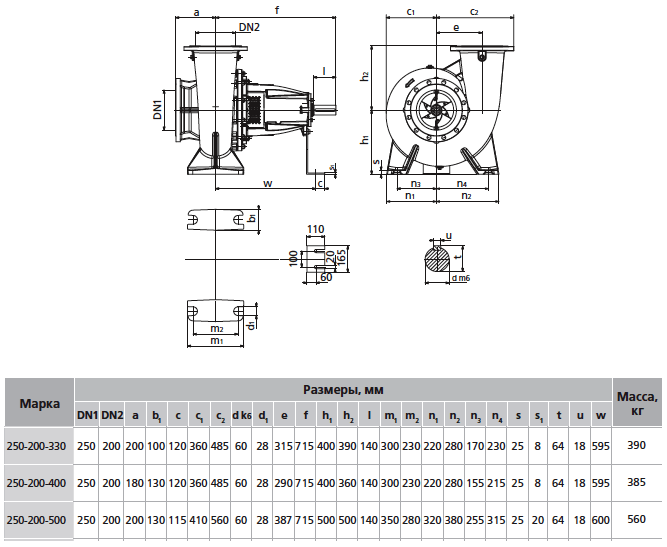

Габаритные и присоединительные размеры насоса

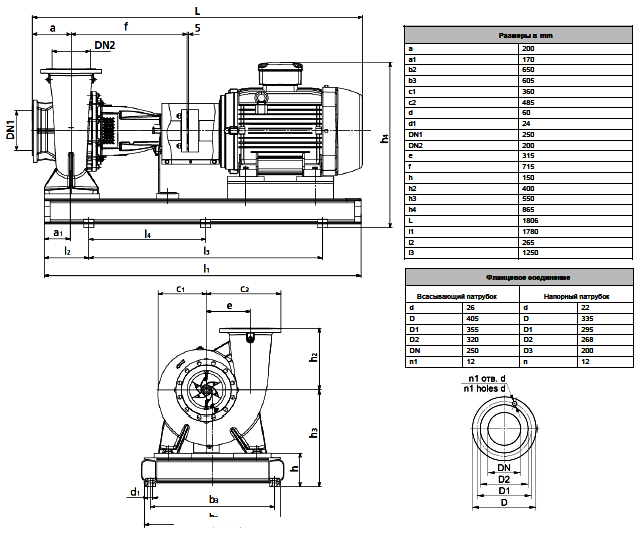

Габаритные и присоединительные размеры агрегата
