Характеристики KR 350-300-400/419-4/250

KR 350-300-400/419-4/250 Kordis Kordis (Кордис) KR 350-300-400/419-4/250 - технические и рабочие характеристики насоса.
Насос, по своему устройству, с осевым вводом и тангенциальным отводом консольный одноступенчатой конструкции и используется для перекачивания воды и различных неагрессивных жидких сред, имеющих сходство с водой по химической активности, вязкости и плотности.

Условное обозначение
KR 350-300-400/419-4/250 УХЛ3.1, где
- KR: консольный горизонтальный;
- 350: диаметр входного патрубка, мм;
- 300: диаметр патрубка на выходе, мм;
- 400: номинальный диаметр рабочего колеса, мм;
- 419: фактический диаметр рабочего колеса, мм;
- 4: число полюсов электропривода;
- 250: мощность электрического двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 350-300-400/419-GG-G-4-УХЛ3.1/F250 - насос Кордис с сальниковым уплотнением - буквенное обозначения, где:
- GG: рабочее колесо и корпус насоса изготовлены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c электрическим двигателем на раме, упругой муфтой с защитным кожухом.

В комплектации электроприводом насосного агрегата Kordis (Кордис) KR 350-300-400/419-4/250 участвует с короткозамкнутым ротором трехфазный общепромышленный электродвигатель - типоразмер двигателя, по нормам европейского стандарта DIN - 355M4 (мощность 250 квт, 1485 оборотов в минуту).

В комплектации электронасосных агрегатов взрывозащищенные электродвигатели не участвуют.

Электроснабжение
- переменный трехфазный ток;
- напряжение сети: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт*об/мин
КПД
%
KR 350-300-400/419-4/250 1637
823-1781
52,3
58,2-50
250*1485 89,1

В одноступенчатый горизонтальный центробежный насос типа KR 250-200-500/510-4/200 должен монтироваться только сертифицированный асинхронный электродвигатель.

Допускаемый кавитационный запас (ДКЗ) не превышает 7,6 м.
Фланцевые патрубки рассчитаны на давление не выше 16 кгс/см². КПД насоса 85,26%.

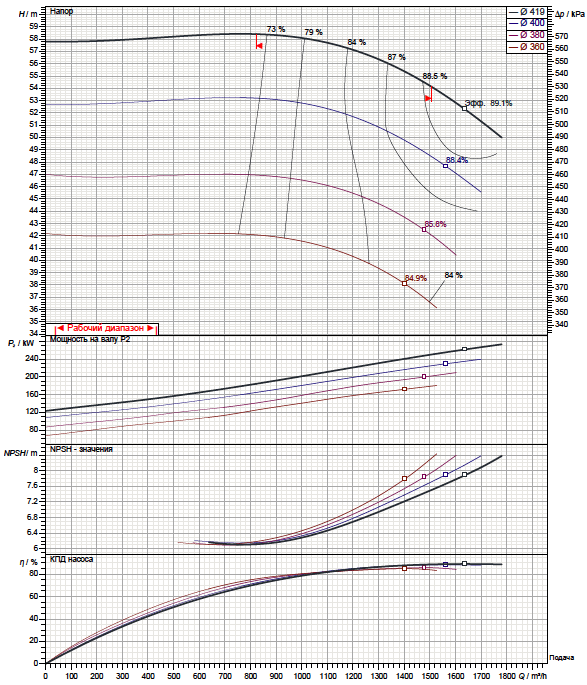

Рабочие характеристики насоса

Габаритный чертеж насоса

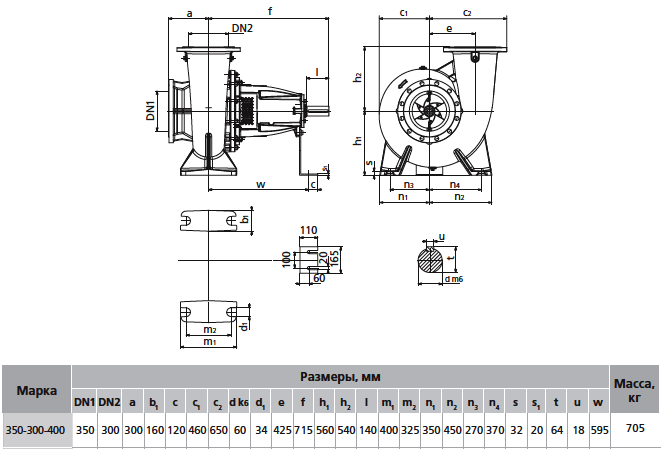

Габаритные и присоединительные размеры насоса

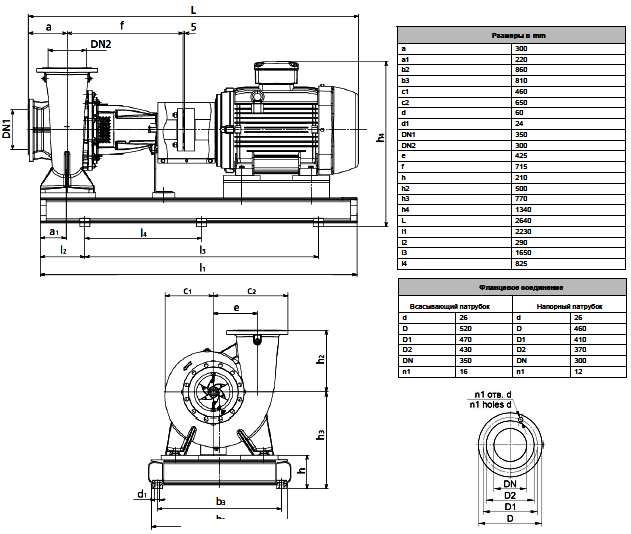

Габаритные и присоединительные размеры агрегата
