Характеристики KR 50-32-125.1/144-2/2,2

KR 50-32-125.1/144-2/2,2 Kordis Технические характеристики KR 50-32-125.1/144-2/2,2 Kordis (Кордис).
Насосы перекачивают техническую воду и другие жидкости, имеющие сходство по плотности, вязкости и химической активности с водой.

Условное обозначение
KR 50-32-125.1/144-2/2,2 УХЛ3.1, где
- KR: консольный горизонтальный;
- 50: диаметр входного патрубка, мм;
- 32: диаметр патрубка на выходе, мм;
- 125: номинальный диаметр рабочего колеса, мм;
- .1: насос с пониженной подачей;
- 144: фактический диаметр рабочего колеса, мм;
- 2: число полюсов электродвигателя;
- 2,2: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Буквенные обозначения в маркировке KR 50-32-125.1/144-GG-G-2-УХЛ3.1/F2,2 с сальниковым уплотнением, где
- GG: корпус и рабочее колесо из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c двигателем, упругой муфтой и защитным кожухом.

В электронасосном агрегате KR 50-32-125.1/144-2/2,2 Kordis (Кордис) оснащается электроприводом - используется трехфазный электродвигатель.
Вид электропривода - общепромышленный асинхронный электродвигатель с короткозамкнутым ротором.
Двигатель консольного агрегата 90L2 (по европейскому стандарту DIN).

Взрывозащищенные электродвигатели для оснащения электроагрегатов не предусмотрены.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квтоб/мин
ДКЗ
м
KR 50-32-125.1/144-2/2,2 19
5,3-25,2
24
27-18
2,2*3000 2,5

КПД насоса 62,8%.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не более 2,5 м.

KR 50-32-125.1/144-2/2,2 должны комплектоваться сертифицированными электродвигателями.

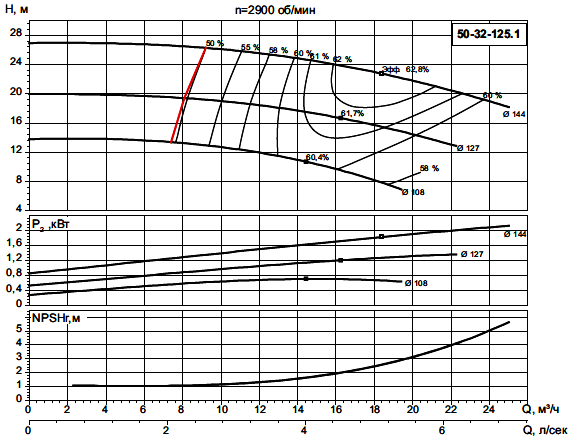

Рабочие характеристики насоса

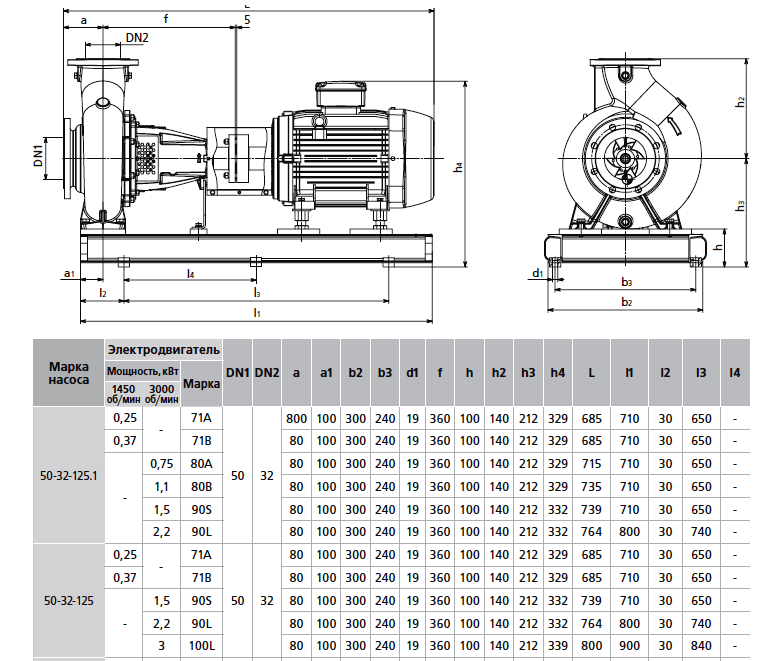

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
