Характеристики KR 50-32-125.1/108-2/1.1

KR 50-32-125.1/108-2/1.1 Kordis Технические характеристики насосов Kordis (Кордис) KR 50-32-125.1/108-2/1.1.
Насосы предназначаются для перекачивания воды, нейтральных жидких сред, сходных с водой, по физическим и химическим свойствам (вязкость, плотность, химическая активность ).

Условное обозначение
KR 50-32-125.1/108-2/1.1 УХЛ3.1, где
- KR: консольный горизонтальный;
- 50: диаметр патрубка входного, мм;
- 32: диаметр патрубка напорного, мм;
- 125: диаметр рабочего колеса номинальный, мм;
- .1: насос с пониженной подачей;
- 108: фактический диаметр рабочего колеса, мм;
- 2: число полюсов двигателя;
- 1.1: мощность двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

С сальниковым уплотнением насос Кордис KR 50-32-125.1/108-GG-G-2-УХЛ3.1/F1,1 - буквенное обозначение:
- GG: серый чугун - корпус и рабочее колесо;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электроприводом, с упругой муфтой с защитным кожухом.

В качестве привода насоса Kordis (Кордис) KR 50-32-125.1/108-2/1.1 в электронасосном агрегате используется общепромышленного назначения с короткозамкнутым ротором трехфазный асинхронный электродвигатель.
Типоразмер электрического привода в электронасосе - 80B2 (по нормам европейского стандарта DIN).

Для комплектации насосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
ДКЗ
м
KR 50-32-125.1/108-2/1.1 14
7,1-19,3
12
14-8
1,1*2800 1,6

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД насосного электроагрегата - 55,6%.
Допускаемый кавитационный запас (ДКЗ) до 4,9 м.

В консольный горизонтальный одноступенчатый центробежный насос типа KR 50-32-125.1/108-2/1.1 необходимо устанавливать только электродвигатель, прошедший необходимую сертификацию.

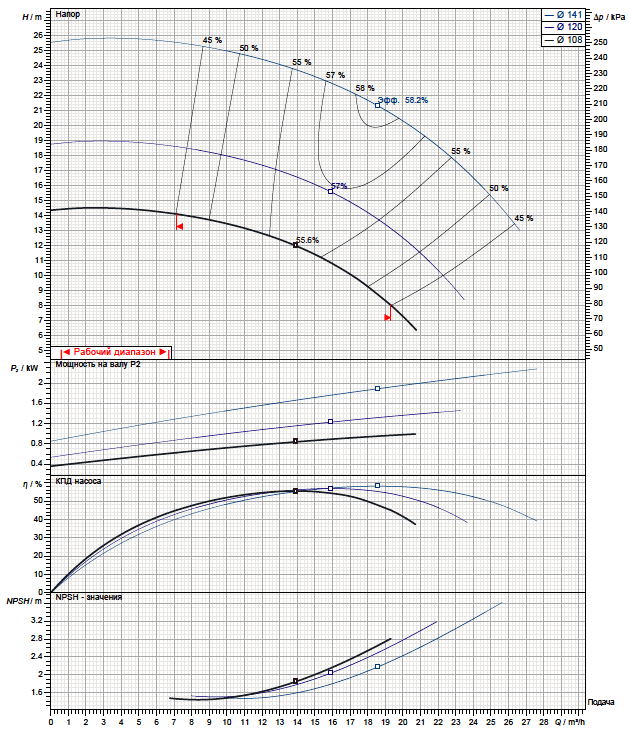

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

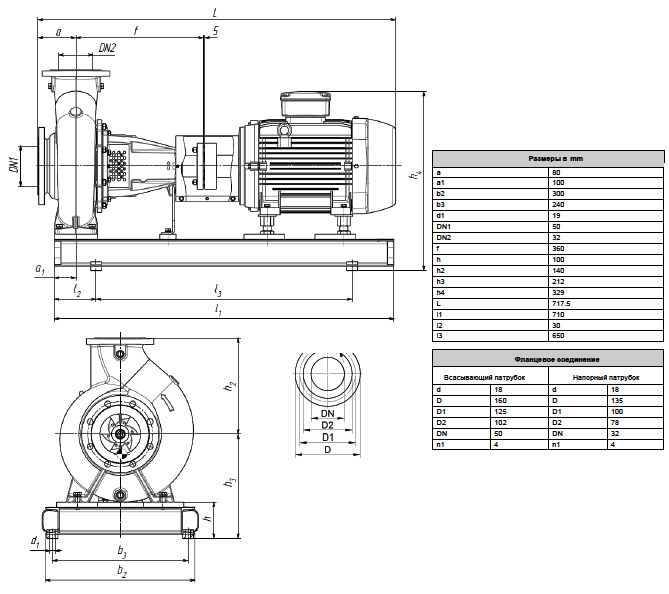

Габаритные и присоединительные размеры агрегата
