Характеристики KR 50-32-125.1/108-4/0.25

KR 50-32-125.1/108-4/0.25 Kordis Технические характеристики Kordis (Кордис) KR 50-32-125.1/108-4/0.25 - насосов консольных.
Насосы используются для перекачивания воды, неагрессивных жидкостей, имеющих сходство с водой, по химическим и физическим свойствам (вязкость, плотность, химическая активность).

Условное обозначение
KR 50-32-125.1/108-4/0.25 УХЛ3.1, где
- KR: консольный горизонтальный;
- 50: диаметр входного патрубка, мм;
- 32: диаметр напорного патрубка, мм;
- 125: диаметр номинальный рабочего колеса, мм;
- .1: насос с пониженной подачей;
- 108: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электропривода;
- 1.1: мощность двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Насос Кордис KR 50-32-125.1/108-GG-G-4-УХЛ3.1/F0,25 с сальниковым уплотнением, буквенное обозначение, где:
- GG: корпус и рабочее колесо из серого чугуна;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос на раме c электрическим приводом, с упругой муфтой, защитным кожухом.

В качестве электропривода Kordis (Кордис) KR 50-32-125.1/108-4/0.25 в насосном электроагрегате применяется общепромышленный трехфазный с короткозамкнутым ротором асинхронный электродвигатель.
Типоразмер электропривода в электронасосном агрегате по нормам европейского стандарта DIN - 71A4.

Для оснащения электронасосных агрегатов взрывозащищенные электродвигатели не предусматриваются.

Электропитание
- ток трехфазный переменный;
- напряжение сетевое 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
ДКЗ
м
KR 50-32-125.1/108-4/0.25 7
3,7-9,1
2,7
3-2
0,25*1320 0,4

Максимальный КПД насосного электроагрегата - 52,4%.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не более 0,4 м.

В центробежный насос консольный горизонтальный одноступенчатый Kordis KR 50-32-125.1/108-4/0.25 необходимо монтировать только сертифицированный электродвигатель.

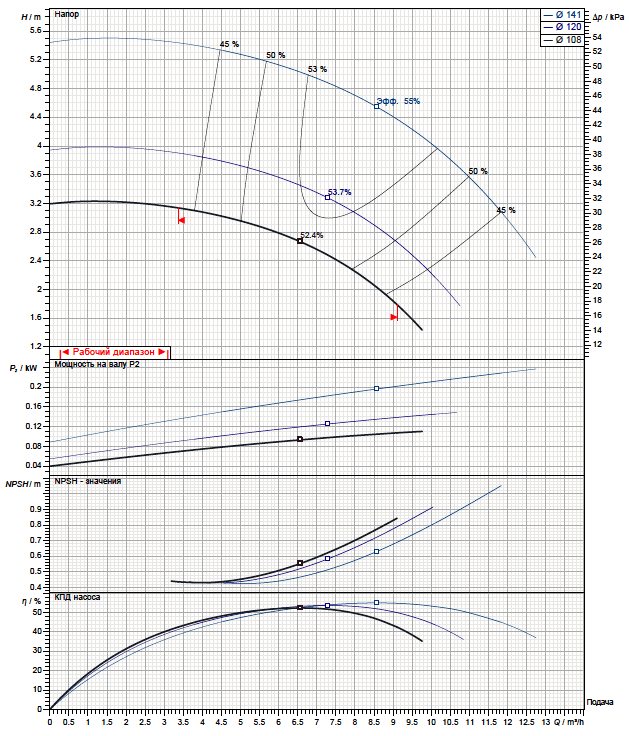

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

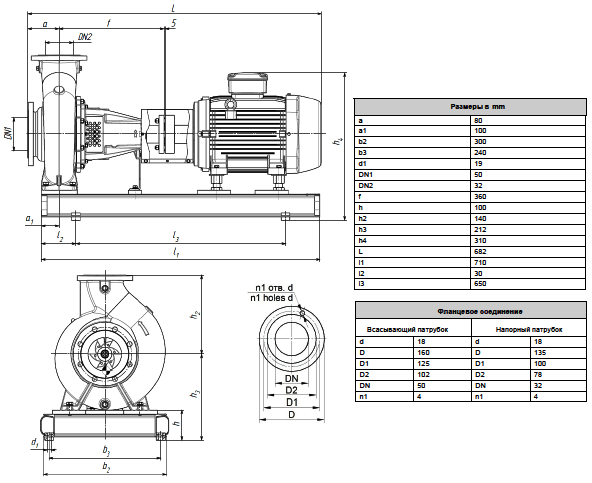

Габаритные и присоединительные размеры агрегата
