Характеристики KR 50-32-160/176-4/0.55

KR 50-32-160/176-4/0.55 Kordis KR 50-32-160/176-4/0.55 Kordis (Кордис) - рабочие и технические характеристики.
По конструкции насос одноступенчатый с односторонним вводом консольный и перекачивает воду и схожие с водой жидкости.

Условное обозначение насосного агрегата
KR 50-32-160/176-4/0.55 УХЛ3.1, где
- KR: консольный горизонтальный;
- 50: диаметр патрубка на входе, мм;
- 32: диаметр напорного патрубка, мм;
- 160: диаметр рабочего колеса номинальный, мм;
- 176: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электрического двигателя;
- 0.55: мощность электропривода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Буквенное обозначение в маркировке KR 50-32-160/176-GG-G-4-УХЛ3.1/F0.55 с сальниковым уплотнением, где
- GG: корпус, рабочее колесо - серый чугун;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электродвигателем, упругой муфтой, защитным кожухом.

Электронасос типа KR 50-32-160/176-4/0.55 Kordis (Кордис) оснащается электрическим приводом - используется электродвигатель трехфазный с короткозамкнутым ротором.
Типоразмер привода - асинхронный электродвигатель общепромышленного исполнения в соответствии с нормами европейского стандарта DIN - 80A4.

Взрывозащищенные электродвигатели для оснащения электронасосов не предусмотрены.

Электропитание
- ток: трехфазный переменный;
- сеть напряжением: 380 В;
- ток частотой: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
ДКЗ
м
KR 50-32-160/176-4/0.55 17
11,7-24,15
7,5
8,4-6,5
0,55*1360 0,8

Птрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД электронасоса 67,1%.
ДКЗ (допускаемый кавитационный запас) не более 0,8 м.

Центробежный насос с осевым входом KR 50-32-160/176-4/0.55 должен оснащаться только сертифицированным электроприводом.

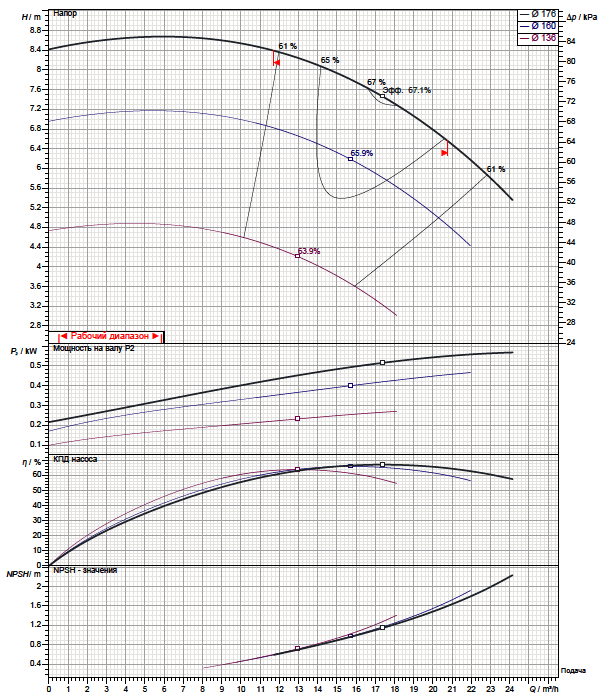

Рабочие характеристики насоса

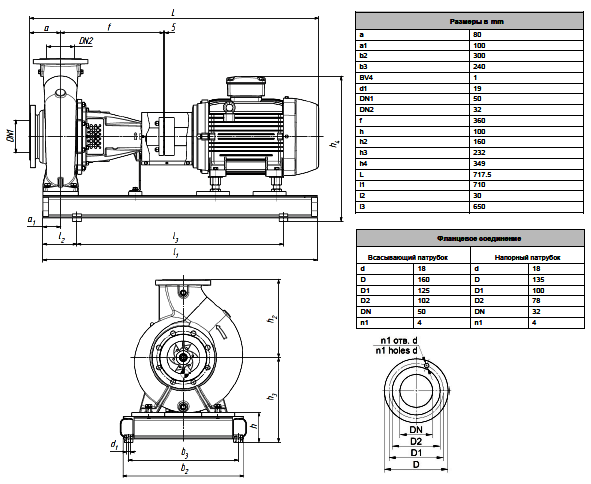

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
