Характеристики KR 50-32-200/209-2/11

KR 50-32-200/209-2/11 Kordis Технические характеристики насосов Kordis (Кордис) KR 50-32-200/209-2/11.
Насосы предназначены для перекачивания воды и жидких сред, сходные с водой по основным свойствам (плотность, вязкость, химическая активность).

Условное обозначение
KR 50-32-200/209-2/11 УХЛ3.1, где
- KR: консольный горизонтальный;
- 50: диаметр патрубка входного, мм;
- 32: диаметр выходного патрубка, мм;
- 200: диаметр рабочего колеса номинальный, мм;
- 209: диаметр рабочего колеса фактический, мм;
- 2: число полюсов двигателя;
- 11: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Буквенные обозначения в маркировке KR 50-32-200/209-GG-G-2-УХЛ3.1/F11, где
- GG: корпус и рабочее колесо выполнены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электроприводом, упругой муфтой, защищенной кожухом.

В электроагрегате KR 50-32-200/209-2/11 Kordis (Кордис) комплектуется электроприводом, в качестве которого используется трехфазный с короткозамкнутым ротором общепромышленный асинхронный электродвигатель.
Типоразмер электродвигателя в насосном агрегате - 160MA2 (в соответствие с европейским стандартом DIN).

Для оснащения электронасосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электроснабжение
- переменный трехфазный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
ДКЗ
м
KR 50-32-200/209-2/11 30
21-36,1
54
60-45
11*2910 3

Максимальный КПД электроагрегата 53,8%.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не превышает 3 м.

В консольный центробежный насос типа KR 50-32-200/209-2/11 необходимо устанавливать только сертифицированный электродвигатель.

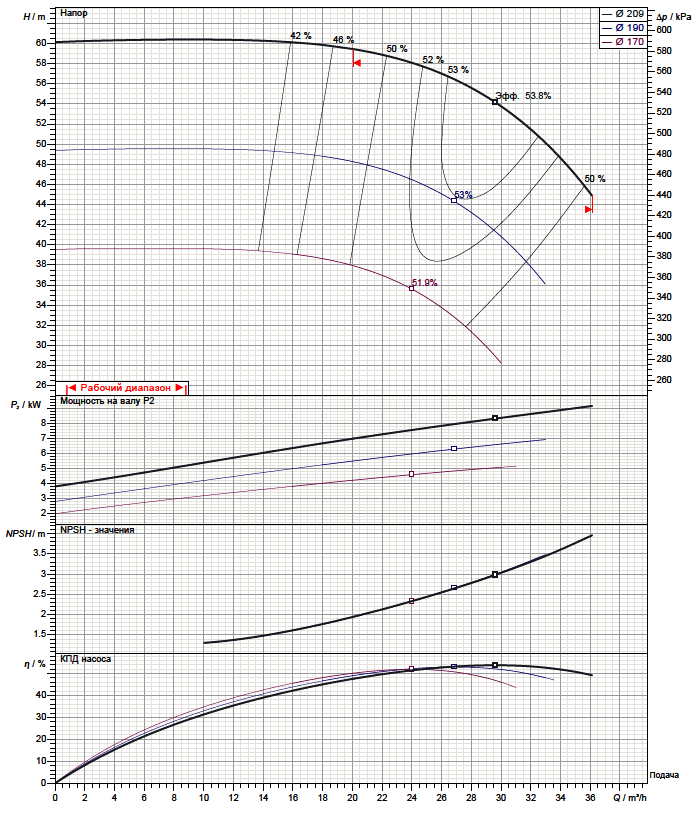

Рабочие характеристики насоса

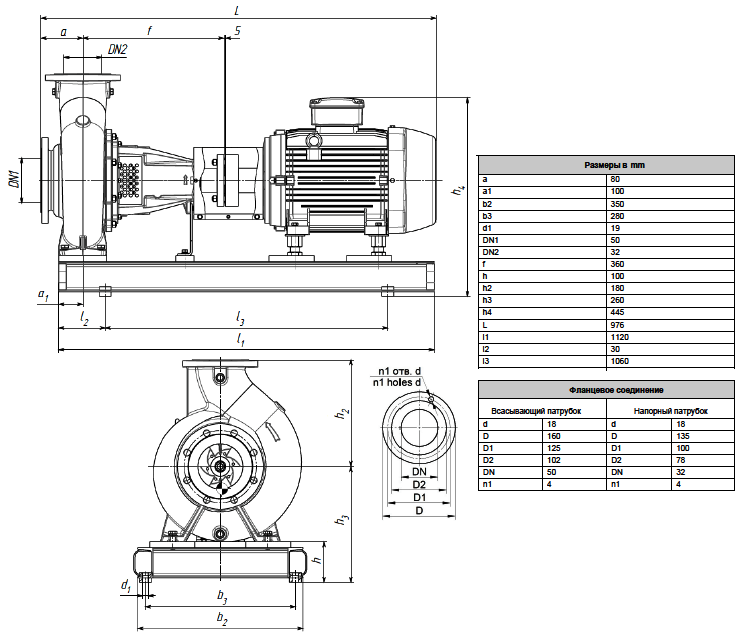

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
