Характеристики KR 50-32-250/260-4/2.2

KR 50-32-250/260-4/2.2 Kordis Насос Kordis (Кордис) KR 50-32-250/260-4/2.2 технические и рабочие характеристики.
Насос, конструктивно, консольный с осевым вводом одноступенчатый, перекачивающий воду и различные нейтральные жидкие среды, схожие с водой по свойствам.

Условное обозначение агрегата
KR 50-32-250/260-4/2.2 УХЛ3.1, где
- KR: консольный горизонтальный;
- 50: диаметр входящего патрубка, мм;
- 32: диаметр патрубка напорного, мм;
- 250: диаметр рабочего колеса номинальный, мм;
- 260: диаметр рабочего колеса фактический, мм;
- 4: число полюсов электропривода;
- 2,2: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 50-32-250/260-GG-G-4-УХЛ3.1/F2.2 насос Kordis с сальниковым уплотнением, буквенное обозначение в маркировке, где
- GG: корпус, рабочее колесо - серый чугун;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: на раме c электроприводом, упругой муфтой и защитным кожухом.

В насосном агрегате KR 50-32-250/260-4/2.2 Kordis (Кордис) привод обеспечивает трехфазный общепромышленный асинхронный электродвигатель с короткозамкнутым ротором.
Типоразмер электрического привода в насосном электроагрегате - 100LA4 (в соответствии с нормами европейского стандарта DIN.

Для комплектования насосных электроагрегатов взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KR 50-32-250/260-4/2.2 19
6,9-20,64
19,8
22,7-19
2,2*1430 53,5

Допускаемый кавитационный запас (ДКЗ) не превышает 0,72 м.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД электроагрегата насосного 53,5%.

В одноступенчатый центробежный насос консольный марки KR 50-32-250/260-4/2.2 должен монтироваться только сертифицированный электродвигатель.

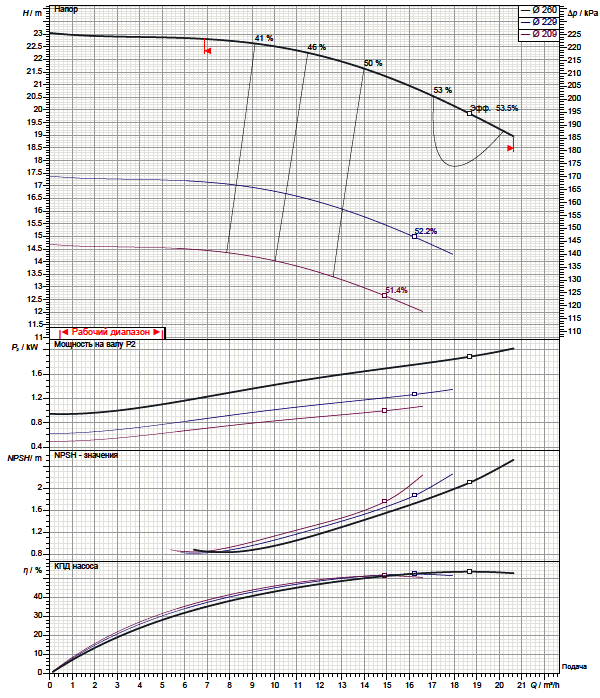

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

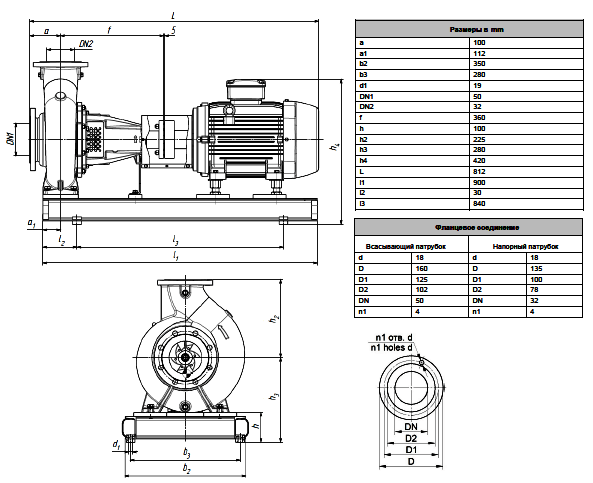

Габаритные и присоединительные размеры агрегата
