Характеристики KR 65-40-160/174-2/11

Технические характеристики насосов Kordis (Кордис) KR 65-40-160/174-2/11.
Насосы предназначены для перекачивания технической воды и жидких сред, сходные по свойствам (вязкость, плотность, химическая активность), с водой.

Условное обозначение
KR 65-40-160/174-2/11 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр патрубка входного, мм;
- 40: диаметр выходного патрубка, мм;
- 160: диаметр рабочего колеса номинальный, мм;
- 174: диаметр рабочего колеса фактический, мм;
- 2: число полюсов двигателя;
- 11: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Буквенное обозначение в маркировке насоса с сальниковым уплотнением KR 65-40-160/174-GG-G-2-УХЛ3.1/F11, где
- GG: корпус, рабочее колесо - серый чугун;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электрическим двигателем, упругой муфтой и защитным кожухом.

В электроагрегате насос KR 65-40-160/174-2/11 Kordis (Кордис) комплектуется электрическим приводом, в качестве которого применяется общепромышленный асинхронный электродвигатель трехфазный с короткозамкнутым ротором.
Тип электродвигателя в агрегате электронасосном - 160MA2 (в соответствие с европейским стандартом DIN).

Взрывозащищенные электродвигатели для установки в электронасосные агрегаты не предусмотрены.

Электроподключение
- трехфазный переменный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

КПД насоса максимальный 78%.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не более 2 м.

В центробежные насосы KR 65-40-160/174-2/11 должны устанавливаться только сертифицированные электродвигатели.

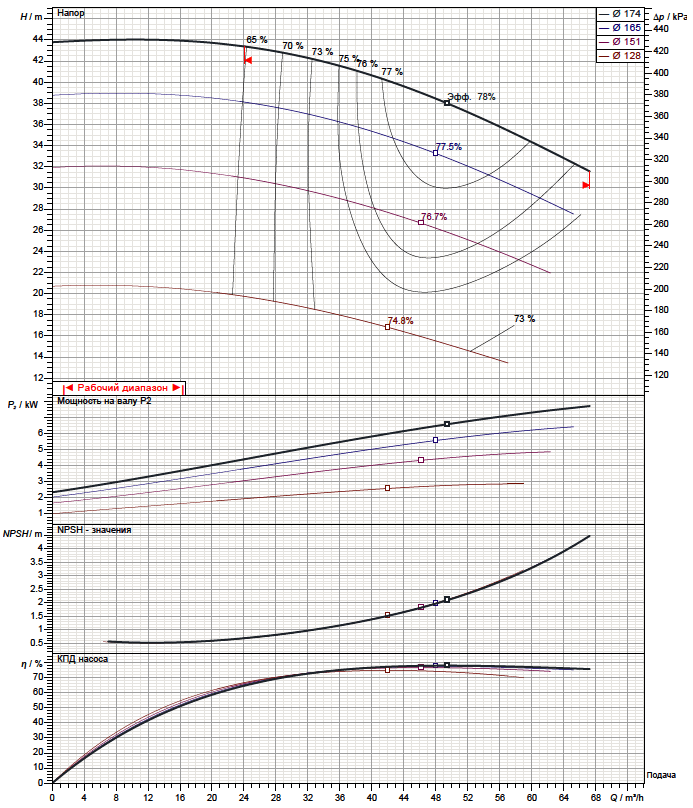

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

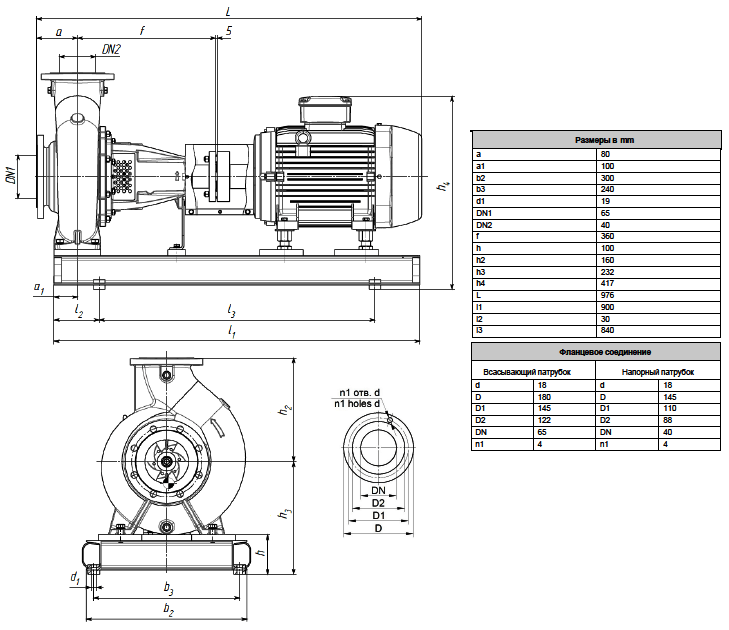

Габаритные и присоединительные размеры агрегата
