Характеристики KR 65-40-315/260-4/2.2

KR 65-40-315/260-4/2.2 Kordis Технические характеристики KR 65-40-315/260-4/2.2.
Насос типа Kordis (Кордис) перекачивает жидкости, основные физико-химические свойства которых (плотность, вязкость, химическая активность), имеют сходство с водой.

Условное обозначение
KR 65-40-315/260-4/2.2 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр входного патрубка, мм;
- 40: диаметр патрубка напорного, мм;
- 315: диаметр рабочего колеса номинальный, мм;
- 260: диаметр рабочего колеса фактический, мм;
- 4: число полюсов двигателя;
- 2.2: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Расшифровка буквенного обозначения в насосе Kordis KR 65-40-315/260-GG-G-4-УХЛ3.1/F2.2 с сальниковым уплотнением:
- GG: корпус и рабочее колесо - серый чугун;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c приводом, упругая муфта с защитным кожухом.

В электронасосном агрегате, в качестве электрического привода для KR 65-40-315/260-4/2.2 Kordis (Кордис), применяется с короткозамкнутым ротором общепромышленный трехфазный асинхронный электродвигатель.
По нормам евростандарта DIN, типоразмер приводного электродвигателя в насосном агрегате, 100LA4.

Взрывозащищенные электродвигатели для обеспечения электронасосных агрегатов данной модели не предусмотрены.

Электроподключение
- переменный трехфазный ток;
- напряжение в сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%, max
KR 65-40-315/260-4/2.2 21
9,9-22,7
16,2
22-14
2,2*1430 45

Допускаемый кавитационный запас (ДКЗ) не более 1,4 м.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД электронасосного агрегата - 45%.

В консольного типа одноступенчатый центробежный насос KR 65-40-315/260-4/2.2 устанавливается сертифицированный в установленном порядке электродвигатель.

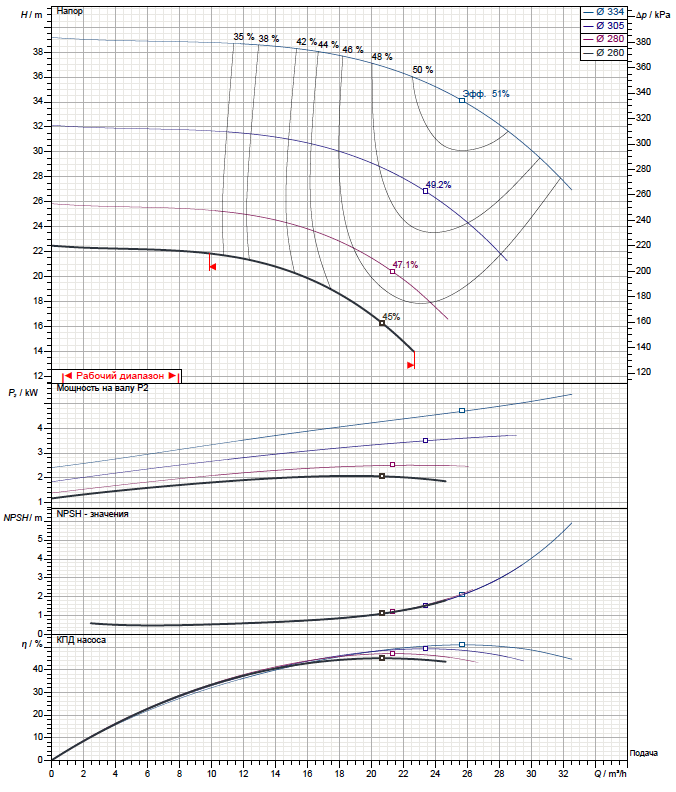

Рабочие характеристики насоса

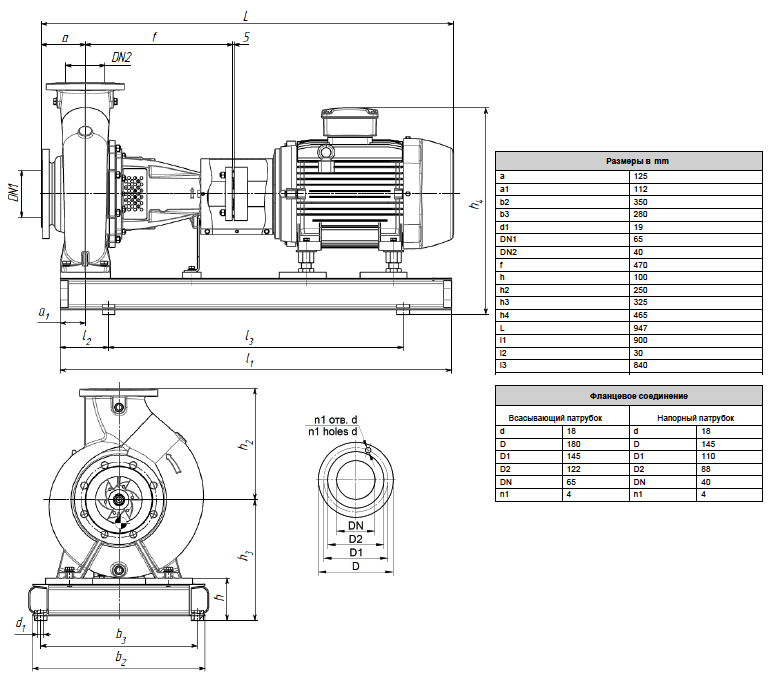

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
