Характеристики KR 65-50-125/142-4/1.1

KR 65-50-125/142-4/1.1 Kordis Kordis (Кордис) KR 65-50-125/142-4/1.1 рабочие и технические характеристики.
По конструктивному устройству насос консольный с осевым вводом одноступенчатый и перекачивает воду и неагрессивные жидкости, схожие с водой по вязкости, плотности, химической активности.

Условное обозначение агрегата
KR 65-50-125/142-4/1.1 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр входящего патрубка, мм;
- 50: диаметр напорного патрубка, мм;
- 125: номинальный диаметр рабочего колеса, мм;
- 142: фактический диаметр рабочего колеса, мм;
- 4: количество полюсов приводного электродвигателя;
- 1.1: мощность электропривода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Насос KR 65-50-125/142-GG-G-4-УХЛ3.1/F1,1 Кордис с сальниковым уплотнением - буквенное обозначение, где:
- GG: корпус, колесо рабочее из чугуна серого;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: c электрическим приводом насос на раме, упругая муфта с защитным кожухом.

В насосном электроагрегате KR 65-50-125/142-4/1.1 Kordis (Кордис) комплектуется электроприводом, в качестве которого в агрегат монтируется асинхронный общепромышленный трехфазный с короткозамкнутым ротором электродвигатель.
Типоразмер электропривода в насосном электроагрегате - 90S4 (по нормам европейского стандарта DIN).

Для комплектации насосных электроагрегатов взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- трехфазный переменный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KR 65-50-125/142-4/1.1 44
20,08-53,4
4,7
5,9-4
1,1*1420 76,4

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не более 1,25 м.
Максимальный КПД электронасоса 76,4%.

В консольного типа центробежный насос марки KR 65-50-125/142-4/1.1 должен использоваться только сертифицированный асинхронный электродвигатель.

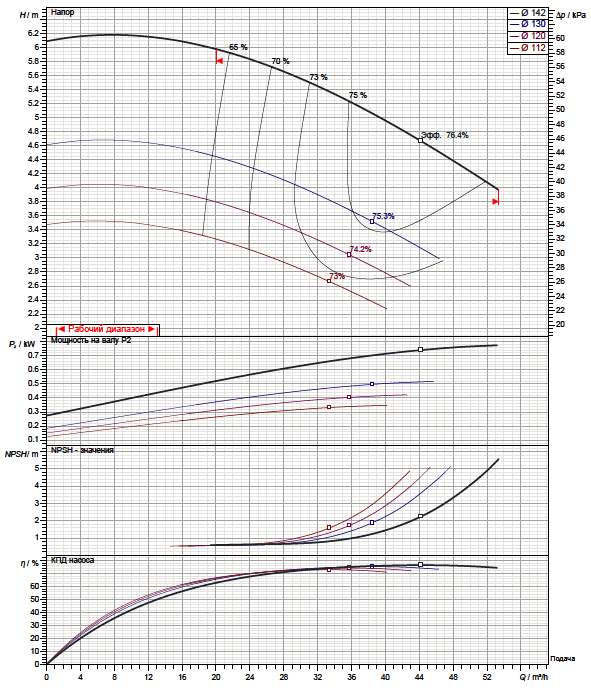

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

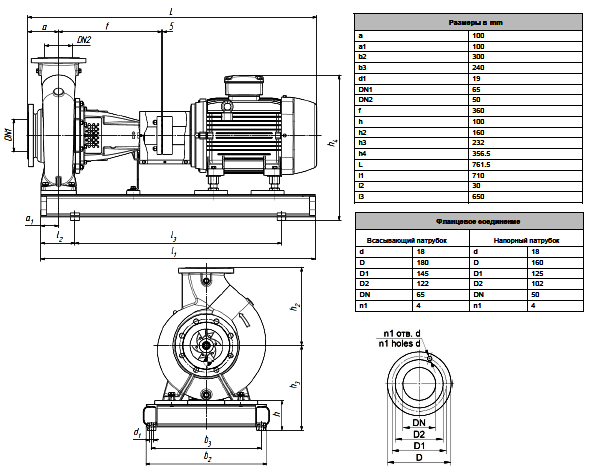

Габаритные и присоединительные размеры агрегата
