Характеристики KR 65-50-200/219-2/22

KR 65-50-200/219-2/22 Kordis Технические характеристики насосов Kordis (Кордис) KR 65-50-200/219-2/22.
Насосы перекачивают жидкие среды, имеющие схожие с водой основные свойства (плотность, вязкость, химическая активность).

Условное обозначение
KR 65-50-200/219-2/22 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр входного патрубка, мм;
- 50: диаметр напорного патрубка, мм;
- 200: диаметр рабочего колеса номинальный, мм;
- 219: фактический диаметр рабочего колеса, мм;
- 2: число полюсов электропривода;
- 22: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Насос Кордис с сальниковым уплотнением KR 65-50-200/219-GG-G-2-УХЛ3.1/F22 - буквенное обозначение:
- GG: корпус и колесо рабочее из чугуна серого;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: c электроприводом на раме насос, упругая муфта и защитный кожух.

В качестве привода насоса KR 65-50-200/219-2/22 Kordis (Кордис) в насосном агрегате используется общепромышленный трехфазный с короткозамкнутым ротором асинхронный электродвигатель.
По нормам европейского стандарта DIN, тип электродвигателя в электронасосном агрегате, 180M2.

Для комплектации электронасосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электроподключение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
ДКЗ
м
KR 65-50-200/219-2/22 92
50-114
56
66-48
22*2915 3,7

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
КПД агрегата насосного максимальный - 77,9%.
ДКЗ (допускаемый кавитационный запас) не более 3,7 м.

В одноступенчатый консольный центробежный насос марки KR 65-50-200/219-2/22 устанавливается только сертифицированный электродвигатель.

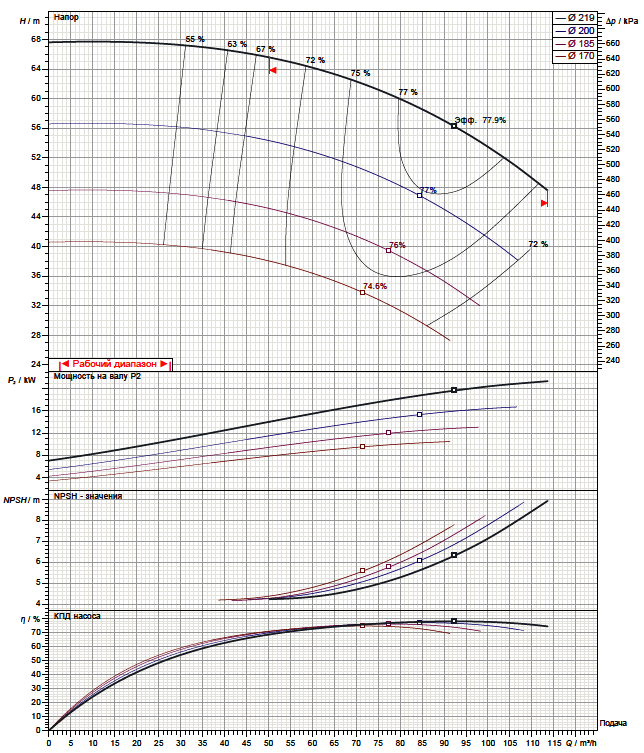

Рабочие характеристики насоса

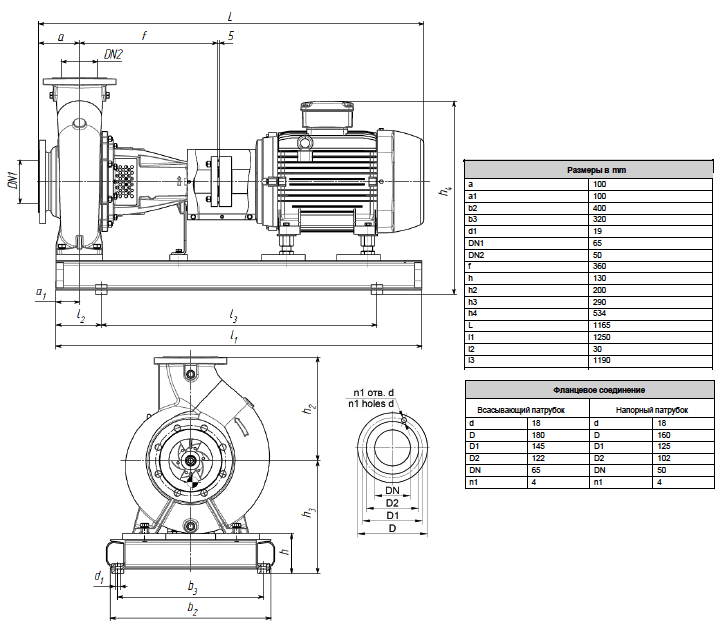

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
