Характеристики KR 65-50-200/219-4/3

KR 65-50-200/219-4/3 Kordis Kordis (Кордис) KR 65-50-200/219-4/3 - технические и рабочие характеристики.
По конструкции насос консольный горизонтальный одноступенчатый с осевым вводом и перекачивает неагрессивные жидкие среды, схожие по вязкости, плотности и химической активности с водой.

Условное обозначение насосного агрегата
KR 65-50-200/219-4/3 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр патрубка на входе, мм;
- 50: диаметр патрубка напорного, мм;
- 200: номинальный диаметр рабочего колеса, мм;
- 219: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов привода;
- 3: мощность приводного электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Насос Кордис с сальниковым уплотнением KR 65-50-200/219-GG-G-4-УХЛ3.1/F3 - буквенное обозначение в маркировке, где:
- GG: корпус и колесо рабочее из чугуна серого;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: c электроприводом на раме насос, упругая муфта и защитный кожух.

Привод насосного агрегата KR 65-50-200/219-4/3 Kordis (Кордис) осуществляет трехфазный с короткозамкнутым ротором общепромышленный электродвигатель.
По нормам европейского стандарта DIN, типоразмер электрического двигателя в насосном электроагрегате, 100LB4.

Взрывозащищенные электродвигатели для комплектации насосов данной группы не предусмотрены.

Электропитание
- переменный трехфазный ток;
- напряжение сетевое 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KR 65-50-200/219-4/3 45
24,3-56,4
13,2
15,4-10,85
3*1410 75,7

В консольный с осевым входом одноступенчатый центробежный насос KR 65-50-200/219-4/3 должен монтироваться только сертифицированный асинхронный электродвигатель.

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД насосного агрегата 75,7%.
ДКЗ (допускаемый кавитационный запас) не более 0,7 м. .

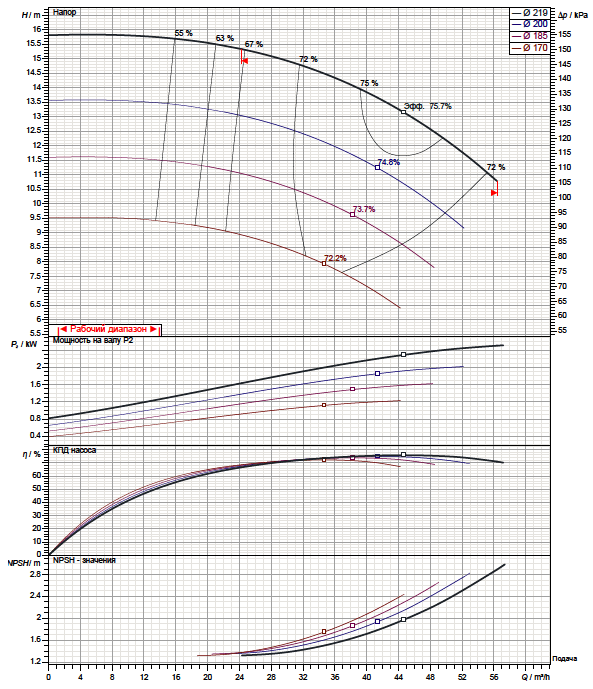

Рабочие характеристики насоса

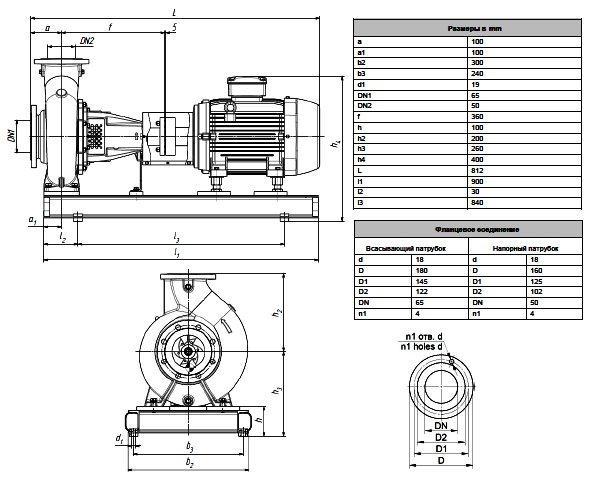

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
