Характеристики KR 65-50-250/260-2/37

KR 65-50-250/260-2/37 Kordis Kordis (Кордис) KR 65-50-250/260-2/37 - технические и рабочие характеристики.
Конструктивно центробежный насос одноступенчатый консольный с осевым вводом, перекачивающий жидкости, имеющие сходные характеристики с водой по вязкости, плотности, химической активности.

Условное обозначение насосного агрегата
KR 65-50-250/260-2/37 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр патрубка на входе, мм;
- 50: диаметр патрубка на выходе, мм;
- 250: диаметр рабочего колеса номинальный, мм;
- 260: диаметр рабочего колеса фактический, мм;
- 2: число полюсов электродвигателя;
- 37: мощность электропривода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 65-50-250/260-GG-G-2-УХЛ3.1/F37 насос с сальниковым уплотнением (буквенные обозначения в маркировке), где:
- GG: корпус и рабочее колесо из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме с электродвигателем, муфтой упругой и защитным кожухом.

Привод насосного агрегата KR 65-50-250/260-2/37 Kordis (Кордис) обеспечивает асинхронный общепромышленный трехфазный с короткозамкнутым ротором электродвигатель.
Типоразмер электродвигателя в насосном электроагрегате, по нормам европейского стандарта DIN, 200LB2.

Для комплектации электроагрегатов данного вида взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- переменный трехфазный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
ДКЗ
м
KR 65-50-250/260-2/37 80
57,2-105,2
88,4
98-76
37*2940 4

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
КПД агрегата насосного максимальный 67,6%.
Допускаемый кавитационный запас (ДКЗ) не превышает 4 м.

В одноступенчатый консольный насос марки KR 65-50-250/260-2/37 должен устанавливаться только сертифицированный асинхронный электродвигатель.

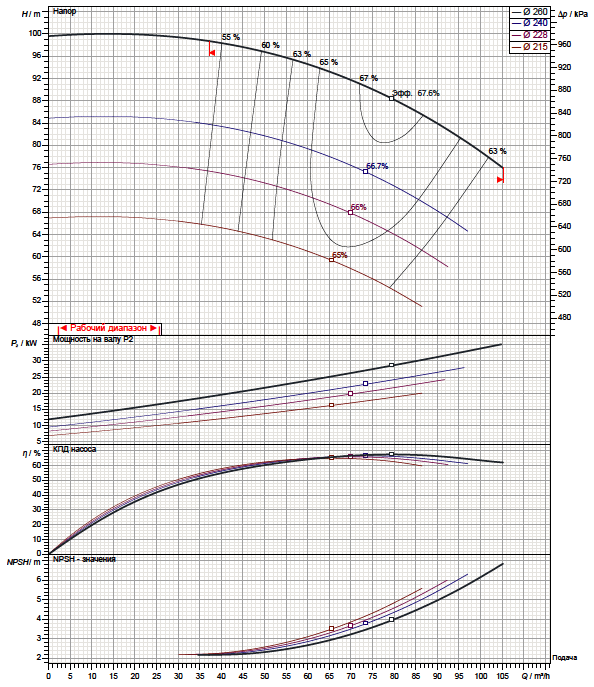

Рабочие характеристики насоса

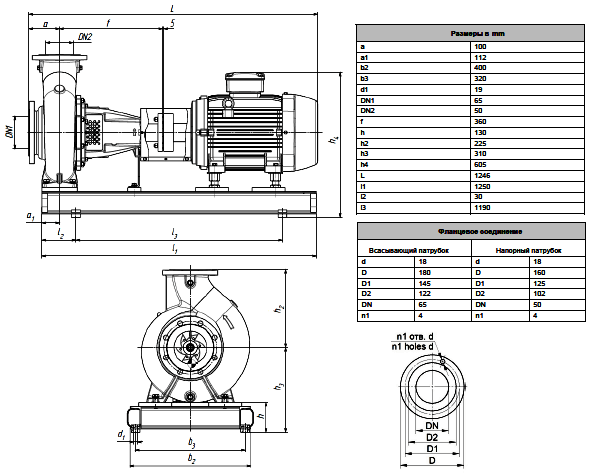

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
