Характеристики KR 65-50-315/296-4/7.5

KR 65-50-315/296-4/7.5 Kordis KR 65-50-315/296-4/7.5 - рабочие и технические характеристики насоса Kordis (Кордис).
По конструктивному устройству насос консольный с осевым вводом одноступенчатый, используется для перекачки воды и нейтральных жидких сред, сходных с водой по физико-химическим свойствам.

Условное обозначение насосного агрегата
KR 65-50-315/296-4/7.5 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр входящего патрубка, мм;
- 50: диаметр патрубка на выходе, мм;
- 315: диаметр рабочего колеса номинальный, мм;
- 296: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов привода;
- 7.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 65-50-315/296-GG-G-4-УХЛ3.1/F7,5 - насосе Kordis с сальниковым уплотнением, расшифровка буквенного обозначения, где :
- GG: корпус и рабочее колесо их серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электроприводом, упругая муфта с защитным кожухом.

В электронасосный агрегат KR 65-50-315/296-4/7.5 Kordis (Кордис), в качестве привода, монтируется асинхронный 3-х фазный с короткозамкнутым ротором электродвигатель общепромышленного назначения.
Типоразмер приводного двигателя в электроагрегате, по нормам европейского стандарта DIN, 132M4.

Для комплектации электронасосов данного вида взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- переменный трехфазный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
max КПД
%
KR 65-50-315/296-4/7.5 41
20-54,9
26,3
29-21,5
7,5*1430 61,1

Допускаемый кавитационный запас (ДКЗ) не превышает 1,1 м.
Патрубки насоса фланцевые, рассчитаны на давление до 16 кгс/см².
Максимальный КПД насосного агрегата 61,1%.

В горизонтальный центробежный насос одноступенчатый типа KR 65-50-315/296-4/7.5 должен устанавливаться только сертифицированный асинхронный электродвигатель.

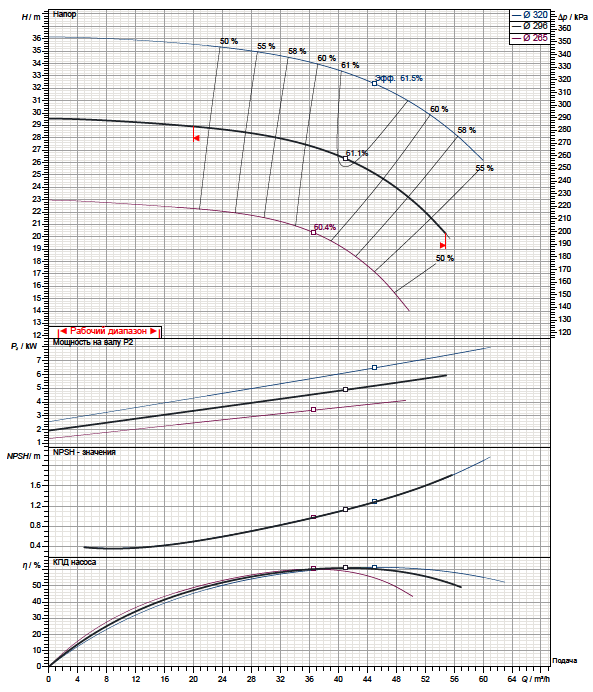

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

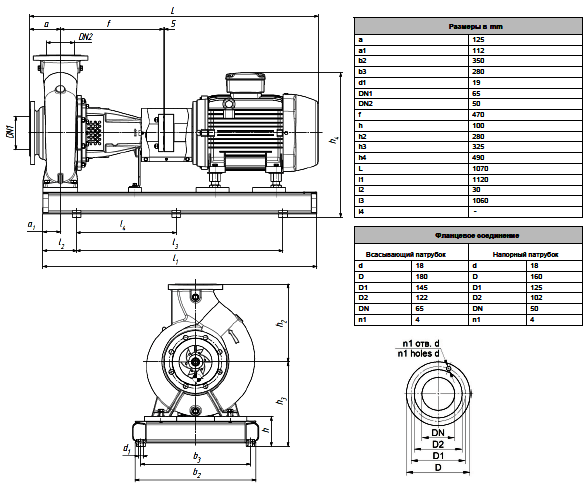

Габаритные и присоединительные размеры агрегата
