Характеристики KR 80-65-160/174-4/2.2

KR 80-65-160/174-4/2.2 Kordis Kordis (Кордис) KR 80-65-160/174-4/2.2 - технические и рабочие характеристики.
Конструктивно насос с осевым вводом центробежный одноступенчатый и используется для перекачки воды и неагрессивных жидких сред, имеющие сходство в водой по основным свойствам.

Условное обозначение агрегата
KR 80-65-160/174-4/2.2 УХЛ3.1, где
- KR: консольный горизонтальный;
- 80: диаметр патрубка на входе, мм;
- 65: диаметр напорного патрубка, мм;
- 160: номинальный диаметр рабочего колеса, мм;
- 174: диаметр фактический рабочего колеса, мм;
- 4: количество полюсов электродвигателя;
- 2.2: мощность электропривода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 80-65-160/174-GG-G-4-УХЛ3.1/F2,2 Кордис насос с сальниковым уплотнением - обозначение буквенное, где:
- GG: корпус и колесо рабочее, изготовленные из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c двигателем, с упругой муфтой и защитным кожухом.

Для насосного электроагрегата KR 80-65-160/174-4/2.2 Kordis (Кордис), в качестве привода, применяется асинхронный общепромышленный трехфазный электродвигатель с короткозамкнутым ротором.
Тип электрического двигателя в насосном агрегате - 100LA4 (по европейским нормам DIN).

Для монтажа в насосные электроагрегаты взрывозащищенные электродвигатели не используются.

Электропитание
- ток переменный трехфазный;
- напряжение сетевое 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KR 80-65-160/174-4/2.2 58
32,1-74
9
10-7,5
2,2*1430 77,3

Допускаемый кавитационный запас (ДКЗ) не выше 4 м.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД насосного агрегата 77,3%.

В одноступенчатый с осевым входом центробежный насос KR 80-65-160/174-4/2.2 должен монтироваться только сертифицированный асинхронный электродвигатель.

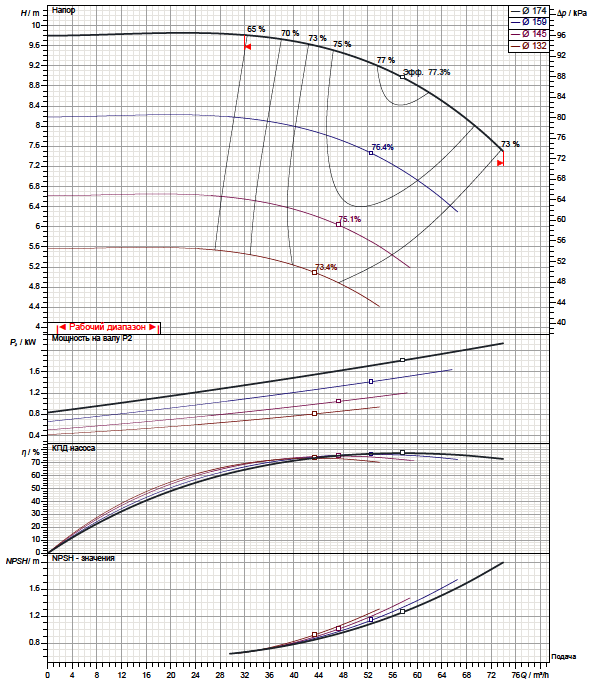

Рабочие характеристики насоса

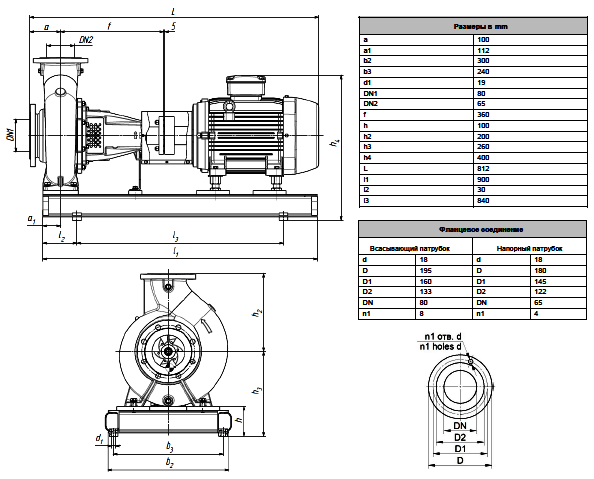

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
