Характеристики KR 80-65-250/232-2/37

насосов Kordis (Кордис) KR 80-65-250/232-2/37 рабочие и технические характеристики.
Конструктивно насос одноступенчатый консольный с осевым вводом, перекачивает воду и жидкие неагрессивные среды, имеющих сходство с водой по вязкости, плотности, химической активности.

Условное обозначение агрегата
KR 80-65-250/232-2/37 УХЛ3.1, где
- KR: консольный горизонтальный;
- 80: диаметр патрубка входного, мм;
- 65: диаметр выходного патрубка, мм;
- 250: диаметр рабочего колеса номинальный, мм;
- 232: диаметр рабочего колеса фактический, мм;
- 2: число полюсов двигателя;
- 37: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 80-65-250/232-GG-G-2-УХЛ3.1/F37 насос Кордис с сальниковым уплотнением - буквенное обозначение, где:
- GG: корпус, колесо рабочее из чугуна серого;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: c электрическим приводом насос на раме, упругая муфта с защитным кожухом.

В насосном электроагрегате KR 80-65-250/232-2/37 Kordis (Кордис) комплектуется электроприводом, в качестве которого в агрегат монтируется общепромышленный с короткозамкнутым ротором трехфазный асинхронный электродвигатель.
Типоразмер электрического двигателя в насосном агрегате - 200LB2 (в соответствие с европейским стандартом DIN).

Для комплектации насосных агрегатов взрывозащищенные электродвигатели не используются.

Электроснабжение
- переменный трехфазный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД насосного электроагрегата 71,2%.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не более 3,0 м.

В консольного типа центробежный насос марки KR 80-65-250/232-2/37 должен монтироваться только сертифицированный электродвигатель.

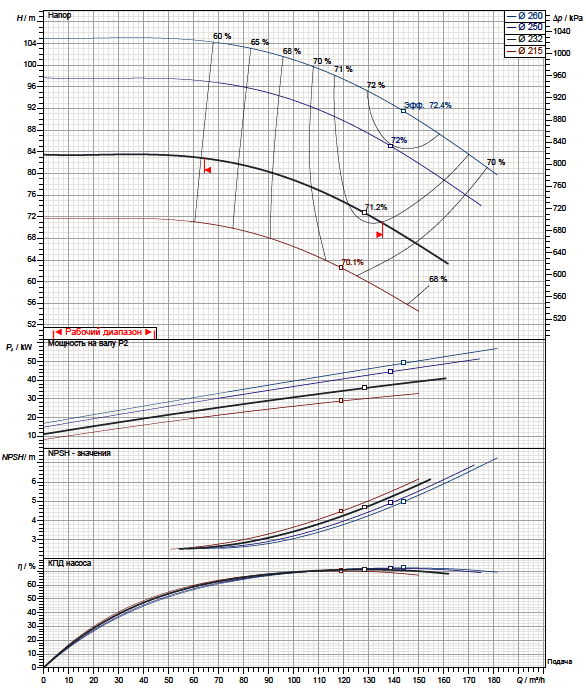

Рабочие характеристики насоса

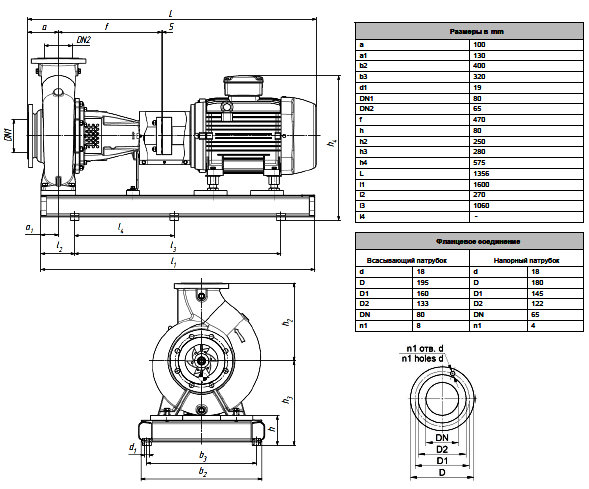

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
