Характеристики KR 80-65-315/334-4/15

KR 80-65-315/334-4/15 Kordis Технические и напорные характеристики KR 80-65-315/334-4/15.
Насос Kordis (Кордис) перекачивает воду, различные нейтральные жидкости, которые по своим свойствам схожи с водой по химическим и физическим свойствам (химическая активность, плотность, вязкость).

Условное обозначение
KR 80-65-315/334-4/15 УХЛ3.1, где
- KR: консольный горизонтальный;
- 80: диаметр патрубка на входе, мм;
- 65: диаметр напорного патрубка, мм;
- 315: номинальный диаметр рабочего колеса, мм;
- 334: фактический диаметр рабочего колеса, мм;
- 4: число полюсов приводного электродвигателя;
- 15: мощность электродвигателя насоса, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Расшифровка буквенного обозначения в KR 80-65-315/334-GG-G-4-УХЛ3.1/F15 - насосе Kordis с сальниковым уплотнением:
- GG: корпус и рабочее колесо - серый чугун;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c приводом, упругая муфта с защитным кожухом.

В качестве электропривода KR 80-65-315/334-4/15 Kordis (Кордис), в насосный электроагрегат, монтируется с короткозамкнутым ротором 3-х фазный общепромышленного исполнения асинхронный электродвигатель.
По нормам европейского стандарта DIN, тип приводного электродвигателя для электронасосного агрегата, 160L4.

Взрывозащищенные электродвигатели для монтажа в электроагрегаты данного типа насосов не предусмотрены.

Электроподключение
- трехфазный переменный ток;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%, max
KR 80-65-315/334-4/15 97
55-128
34
38-29
15*1450 69,1

Максимальный КПД электроагрегата насосного - 69,1%.
Патрубки насоса фланцевые, рассчитаны на давление до 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не должен превышать 1,5 м.

В одноступенчатый центробежный насос Kordis (Кордис) KR 80-65-315/334-4/15 устанавливается только сертифицированный электродвигатель.

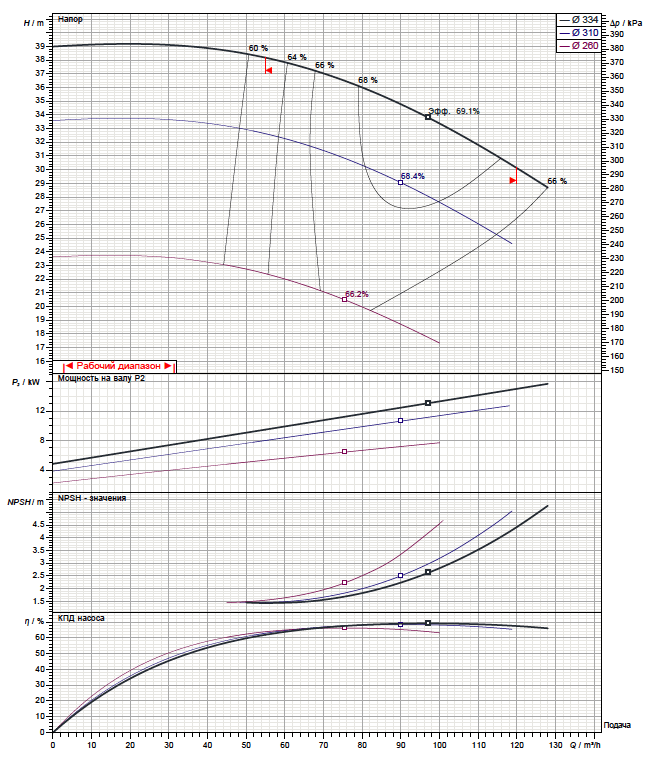

Рабочие характеристики насоса

Габаритный чертеж насоса

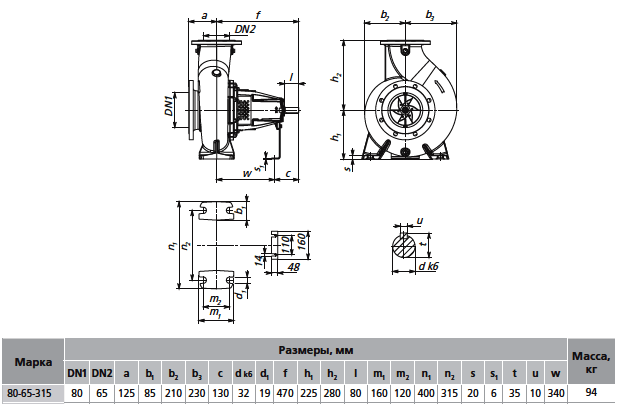

Габаритные и присоединительные размеры насоса

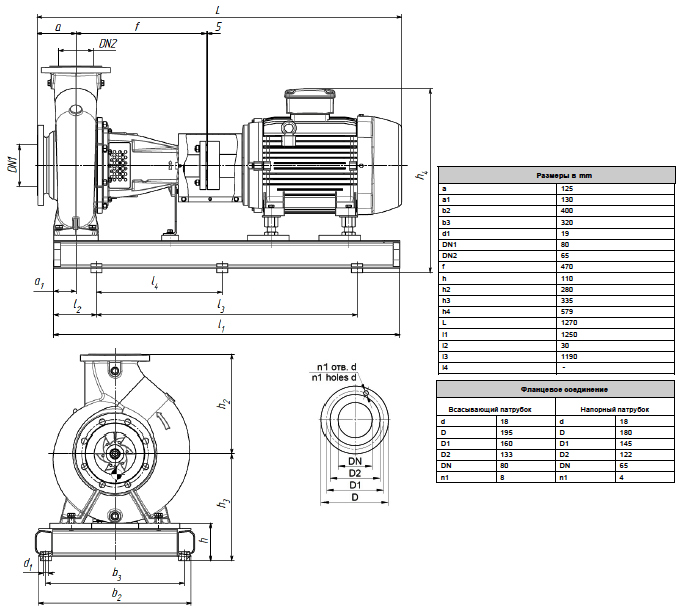

Габаритные и присоединительные размеры агрегата
