Характеристики KRL 100-125/141-4/1.1

KRL 100-125/141-4/1.1 Kordis (Кордис) - технические и рабочие характеристики.
По своему устройству - насос с патрубками в линию центробежный вертикальной конструкции консольный моноблочный для перекачивания воды и неагрессивных жидкостей, сходных по свойствам с водой (вязкость, плотность, химическая активность).

Условное обозначение электронасоса
KRL 100-125/141-4/1.1 УХЛ3.1, где
- KRL: консольный моноблочный "в линию" вертикальный;
- 100: диаметр входного и напорного патрубка насоса, мм;
- 125: номинальный диаметр рабочего колеса, мм;
- 141: фактический диаметр рабочего колеса, мм;
- 4: количество полюсов в электродвигателе;
- 1.1: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В насосный электроагрегат KRL 100-125/141-4/1.1 Kordis (Кордис) монтируется электродвигатель общепромышленного исполнения, отвечающий нормам общеевропейского стандарта DIN.
Электропривод - трехфазный с короткозамкнутым ротором асинхронный электродвигатель типоразмера 90S4 (стандарт DIN).

Взрывозащищенные электродвигатели в комплектации электронасосов данной марки не предусмотрены.

Электропитание
- переменный трехфазный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

В консольные с патрубками в линию центробежные насосы KRL 100-125/141-4/1.1 можно монтировать только сертифицированные электроприводы.

Фланцевые патрубки, рассчитанные на рабочее давление до 16 кгс/см².
Максимальный КПД электронасосного агрегата 78,8%.
Допускаемый кавитационный запас (ДКЗ) до 2,5 м.

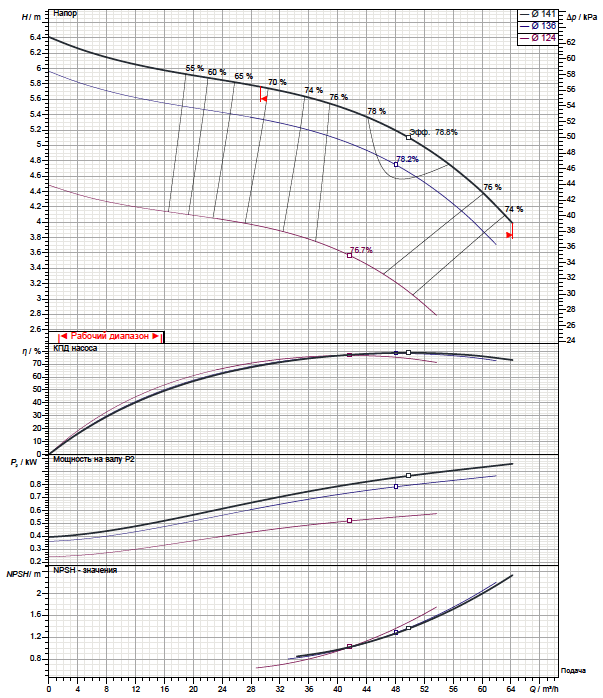

Рабочие характеристики насоса

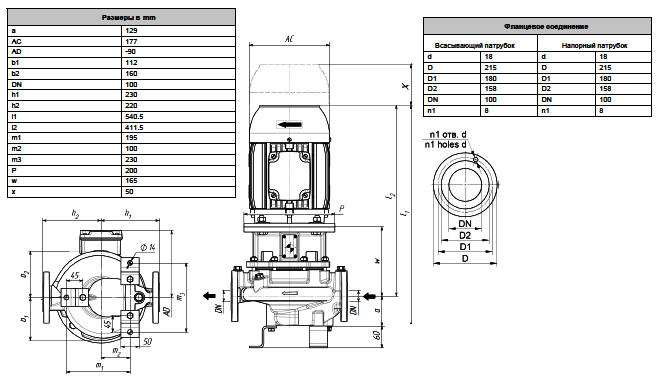

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
