Характеристики KRL 100-160/165-2/15

KRL 100-160/165-2/15 Kordis Kordis (Кордис) KRL 100-160/165-2/15 - рабочие и технические характеристики.
Насос с патрубками в линию консольный вертикальный центробежный моноблочного типа и используется для перекачивания воды и жидких неагрессивных сред, схожие с водой по химической активности, вязкости и плотности.

Условное обозначение
KRL 100-160/165-2/15 УХЛ3.1, где
- KRL: консольный моноблочный "в линию" вертикальный;
- 100: диаметр входящего и напорного патрубков, мм;
- 160: диаметр номинальный рабочего колеса, мм;
- 165: диаметр фактический рабочего колеса , мм;
- 2: число полюсов электрического двигателя;
- 15: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Электропривод агрегата KRL 100-160/165-2/15 Kordis (Кордис) обеспечивает, отвечающий нормам европейского стандарта DIN, трехфазный с короткозамкнутым ротором общепромышленный асинхронный электродвигатель типоразмера 160MB2 (мощностью 15 квт)

Взрывозащищенные электродвигатели для установки в электроагрегаты данного типа не используются.

Электроснабжение
- переменный трехфазный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
Ток
А
KRL 100-160/165-2/15 99
51-157
31
36,5-19,5
15*2895 26,9

Давление максимальное на входе в насос - 5,96 бар.
Уровень максимального КПД электроагрегата - 76,6%.
Рабочее давление для фланцевых патрубков максимум - 16 кгс/см².

Для установки электропривода в вертикальный моноблочной конструкции центробежный насос KRL 100-160/165-2/15 с патрубками в линию используется только сертифицированный электродвигатель.

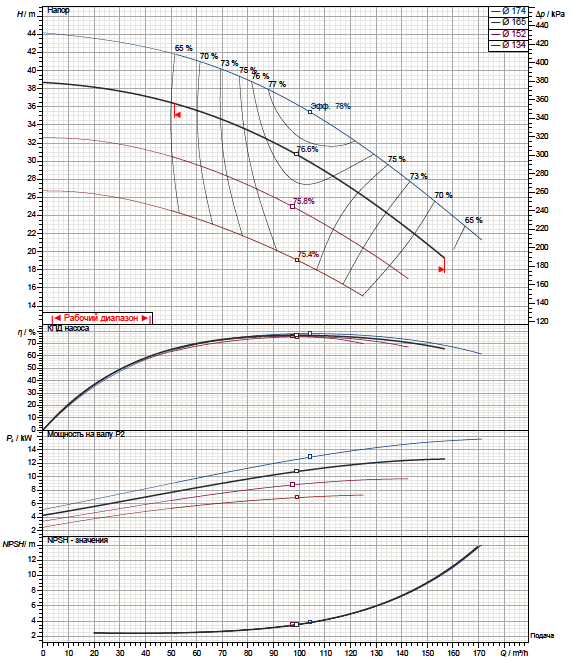

Рабочие характеристики насоса

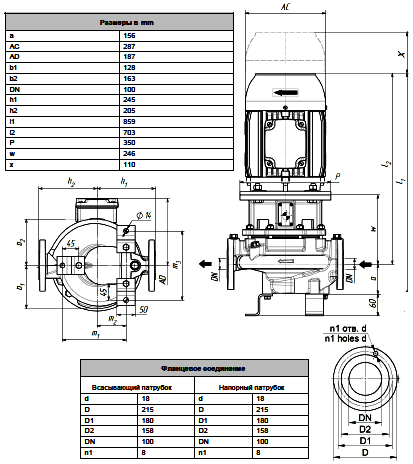

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
