Характеристики KRL 100-160/174-2/18,5

KRL 100-160/174-2/18,5 Kordis Насос KRL 100-160/174-2/18,5 Kordis (Кордис) - технические характеристики.
По устройству - вертикальный с патрубками в линию консольно-моноблочный центробежный насос для перекачки воды и жидкостей, сходных по химической активности, вязкости и плотности с водой.

Условное обозначение
KRL 100-160/174-2/18,5 УХЛ3.1, где
- KRL: консольный моноблочный "в линию" вертикальной конструкции;
- 100: диаметр патрубков на входе и выходе насоса, мм;
- 160: номинальный диаметр рабочего колеса, мм;
- 174: фактический диаметр рабочего колеса , мм;
- 2: количество полюсов привода;
- 18,5: мощность электропривода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Для осуществления электропривода насоса марки KRL 100-160/174-2/18,5 Kordis (Кордис) используются общепромышленного назначения электродвигатель, соответствующий европейскому стандарту DIN.
Электрический привод в электронасосе - трехфазный с короткозамкнутым ротором асинхронный электродвигатель.

По европейскому стандарту DIN тип электропривода, устанавливаемого в электронасосный агрегат - 160L2.

Взрывозащищенные электродвигатели для монтажа в электронасосные агрегаты не предусмотрены.

Электроподключение
- ток переменный трехфазный;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
Max. кпд
%
KRL 100-160/174-2/18,5 104
52,4-171,2
35
42-21
18,5*2920 78

Давление на входе максимальное - 5,45 бар.
КПД электронасоса максимальное - 78%.
Максимальное рабочее давление для фланцевых патрубков - 16 кгс/см².

Консольный моноблочный центробежный насос с патрубками в линию KRL 100-160/174-2/18,5 комплектуется только сертифицированным электроприводом.

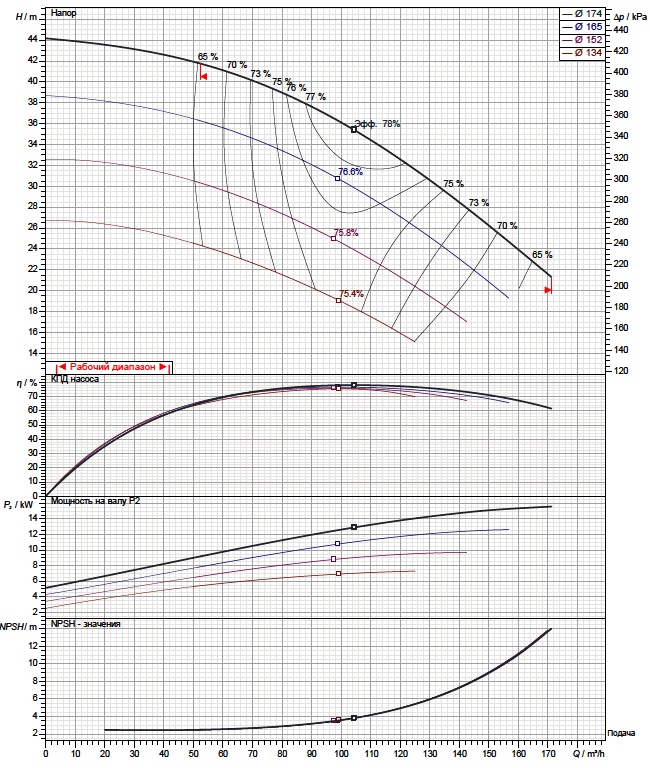

Рабочие характеристики насоса

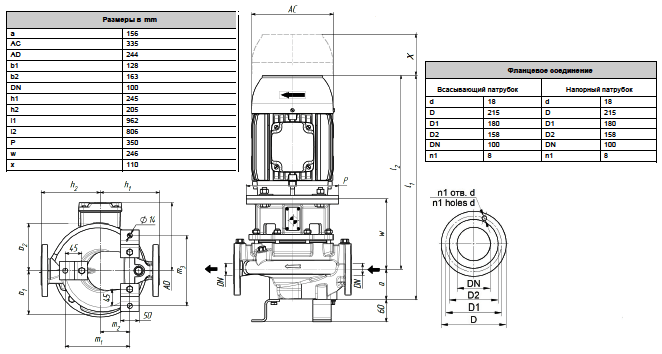

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
