Характеристики KRL 100-250/243-2/55

KRL 100-250/243-2/55 Кордис - рабочие и технические характеристики насоса Kordis.
Насос, по своему устройству - центробежный моноблочный с патрубками в линию вертикальный консольной конструкции, перекачивающий воду и различные неагрессивные жидкие среды, схожие с водой по химической активности, вязкости и плотности.

Условное обозначение
KRL 100-250/243-2/55 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный с патрубками в линию;
- 100: диаметр патрубков на входе и выходе насоса, мм;
- 250: диаметр номинальный рабочего колеса, мм;
- 243: диаметр фактический рабочего колеса, мм;
- 2: число полюсов электрического привода;
- 55: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В насосном агрегате Кордис KRL 100-250/243-2/55 в качестве электрического привода используется асинхронный общепромышленного типа трехфазный с короткозамкнутым ротором электродвигатель типа 250M2, мощностью 55 квт, соответствующий нормам европейского стандарта DIN.

В оснащении приводом электронасосных агрегатов взрывозащищенные электродвигатели не используются.

Электроснабжение
- переменный трехфазный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальное давление на входе в насос - 8 бар.
Рабочее давление для фланцевых патрубков, max 16 кгс/см².
Максимальный КПД электронасоса 74%.

В моноблочный вертикальный с патрубками в линию консольного типа центробежный насос марки KRL 100-250/243-2/55 должен устанавливаться только общепромышленный сертифицированный трехфазный асинхронный электродвигатель.

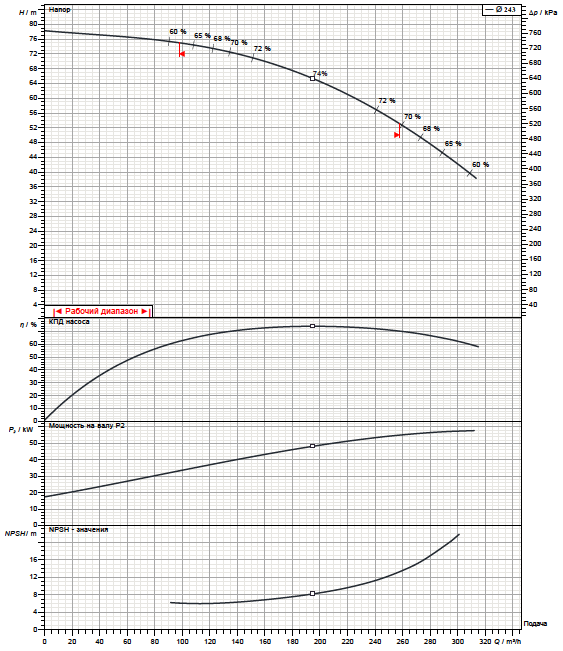

Рабочие характеристики насоса

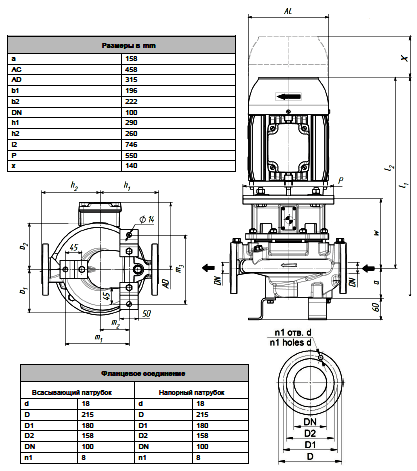

Габаритный чертеж насоса

Габаритно-присоединительные размеры насосного агрегата
