Характеристики KRL 100-250/269-2/75

KRL 100-250/269-2/75 Kordis Технические и напорные характеристики насоса KRL 100-250/269-2/75 Kordis (Кордис).
По конструктивному устройству - вертикальный с патрубками в линию консольно-моноблочный центробежный насос, применяемый для перекачивания воды и нейтральных жидких сред, сходных с водой по химической активности, вязкости и плотности.

Условное обозначение агрегата
KRL 100-250/269-2/75 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный с патрубками "в линию";
- 100: диаметр патрубков насоса входного и напорного, мм;
- 250: диаметр рабочего колеса номинальный, мм;
- 269: диаметр рабочего колеса фактический, мм;
- 2: количество полюсов двигателя;
- 75: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Для обеспечения насосного агрегата Kordis (Кордис) KRL 100-250/269-2/75 электрическим приводом используется асинхронный электродвигатель общепромышленного исполнения, соответствующий нормам европейского стандарта DIN и требованиям CENELEC.
Электропривод в насосном электроагрегате - трехфазный с короткозамкнутым ротором электродвигатель.

Типоразмер электродвигателя по европейскому стандарту DIN, монтируемого в электронасосный агрегат, 280S2.

Для комплектации насосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- трехфазный переменный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
Max. кпд
%
KRL 100-250/269-2/75 223
112,3-336,8
85,6
98-80
75*2960 75,3

Максимальное рабочее давление для фланцевых патрубков - 16 кгс/см².
Максимальное давление на входе - 5,72 бар.
КПД насосного агрегата максимальный - 75,3%.

Вертикальный консольный моноблочный центробежный с патрубками в линию насос KRL 100-250/269-2/75 комплектуется только сертифицированным электродвигателем.

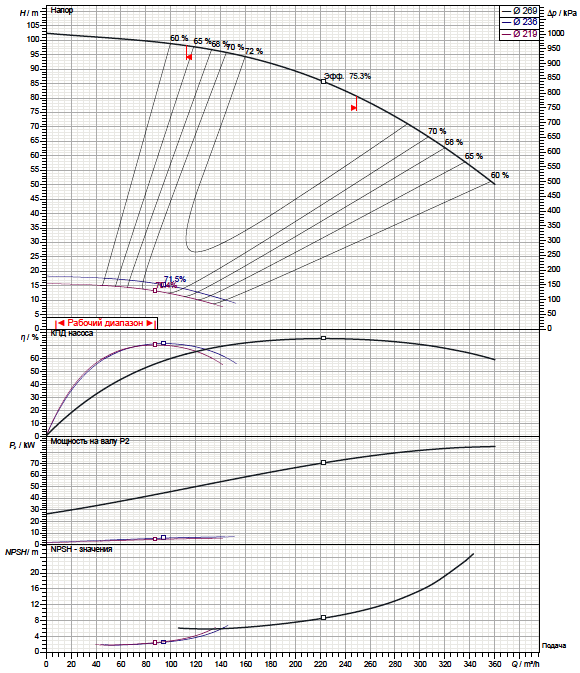

Рабочие характеристики насоса

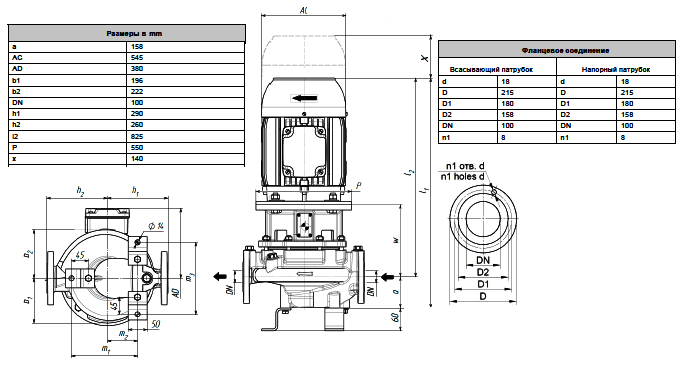

Габаритный чертеж насоса

Габаритно-присоединительные размеры насосного агрегата
