Характеристики KRL 100-250/269-4/11

KRL 100-250/269-4/11 Kordis Технические характеристики насоса KRL 100-250/269-4/11 Kordis (Кордис) .
По своему техническому устройству - консольно-моноблочный вертикальный с патрубками в линию центробежный насос, используемый для перекачки воды и жидкостей, сходных с водой по химической активности, вязкости и плотности.

Условное обозначение
KRL 100-250/269-4/11 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный с патрубками "в линию";
- 100: диаметр патрубков насоса на входе и выходе, мм;
- 250: диаметр номинальный рабочего колеса, мм;
- 269: диаметр фактический рабочего колеса, мм;
- 4: число полюсов электропривода;
- 11: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Для осуществления электрического привода насосного агрегата Kordis (Кордис) KRL 100-250/269-4/11 применяется общепромышленного исполнения асинхронный электродвигатель, соответствующий европейскому стандарту DIN и требованиям CENELEC.
Электрический привод в электронасосном агрегате - трехфазный электродвигатель с короткозамкнутым ротором.

Типоразмер электропривода по европейскому стандарту DIN, устанавливаемого в насосный агрегат, 160M4.

Взрывозащищенные электродвигатели для комплектации насосных агрегатов не предусмотрены.

Электроснабжение
- переменный трехфазный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
Max. кпд
%
KRL 100-250/269-4/11 109,3
55-165
20,5
24-14
11*1450 73

Максимальное давление на входе - 7,30 бар.
Максимальный КПД насосного агрегата - 73,0%.
Максимальное рабочее давление для фланцевых патрубков - 16 кгс/см².

Консольно-моноблочный вертикальный центробежный насос KRL 100-250/269-4/11 с патрубками в линию комплектуется только сертифицированным электродвигателем.

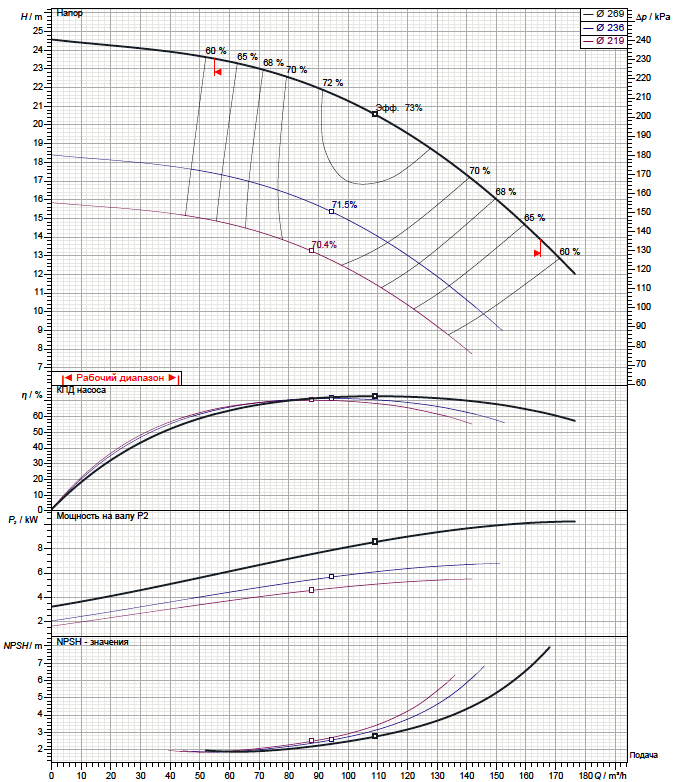

Рабочие характеристики насоса

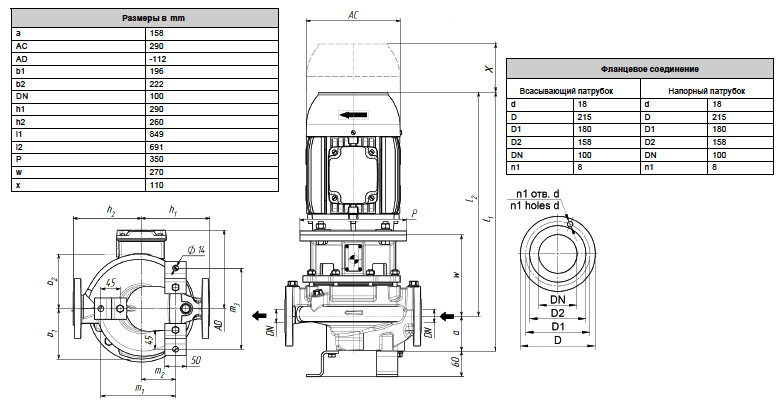

Габаритный чертеж насоса

Габаритно-присоединительные размеры насосного агрегата
