Характеристики KRL 32-200/209-4/1.5

Технические характеристики KRL 32-200/209-4/1.5 Kordis (Кордис).
Вертикальный центробежный консольно-моноблочный насос Kordis с патрубками в линию для перекачки воды и жидкостей, сходных по химической активности, плотности и вязкости с водой.

Условное обозначение
KRL 32-200/209-4/1.5 УХЛ3.1, где
- KRL: консольный моноблочный "в линию" вертикальный;
- 32: диаметр входного и выходного патрубка насоса, мм;
- 200: диаметр рабочего колеса номинальный, мм;
- 209: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов в электроприводе;
- 1.5: мощность приводного электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Для установки в электронасосный агрегат типа KRL 32-200/209-4/1.5 Kordis (Кордис) привода используется общепромышленный электродвигатель, изготовленный по общеевропейскому стандарту DIN.
Габарит привода - с короткозамкнутым ротором трехфазный асинхронный электродвигатель.

По европейскому стандарту DIN марка электрического двигателя, монтируемого в электронасосный агрегат - 90L4.

Для комплектации электронасосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электроподключение
- переменный трехфазный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальное давление на входе - 8,32 бар.
Максимальный КПД у электроагрегата - 49,5%.
Максимальное рабочее давление для фланцевых патрубков - 16 кгс/см².

KRL 32-200/209-4/1.5 консольный моноблочный с патрубками в линию центробежный насос может оснащаться только сертифицированным электродвигателем.

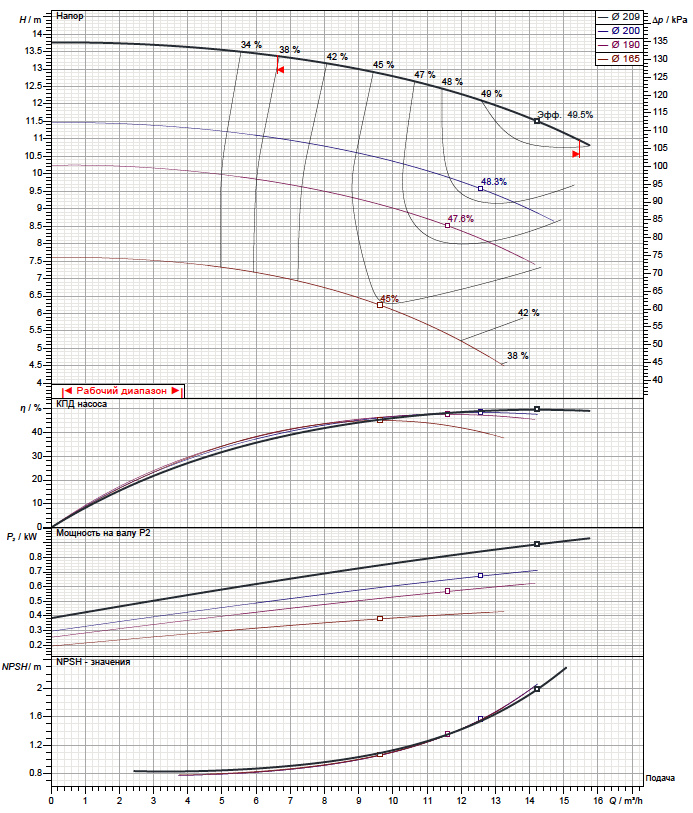

Рабочие характеристики насоса

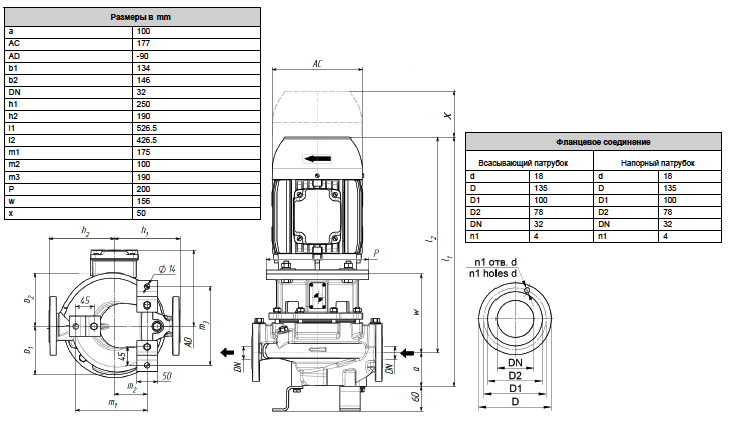

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
